Cos’è Il DSM: Impatti Su Rilievi Aerei Professionali
Nel settore dell’ingegneria, dati tridimensionali ad alta fedeltà sono ormai indispensabili per il successo delle opere su larga scala. Un Digital Surface Model permette di rilevare ogni dettaglio della superficie, dagli edifici ai tralicci, garantendo una visione precisa del territorio. In particolare, oltre l’80% dei progetti infrastrutturali in Europa Centrale sfrutta ormai rilievi DSM per pianificazione e controllo. Scopri come questa tecnologia può trasformare l’approccio operativo ai tuoi progetti.
Indice
- Definizione di dsm e concetti chiave
- Dsm, dtm, dem: differenze operative
- Come viene acquisito un dsm con droni
- Applicazioni del dsm in progetti ingegneristici
- Rischi, errori e limiti dei rilievi dsm
Aspetti Fondamentali
| Punto | Dettagli |
|---|---|
| Definizione e Applicazione del DSM | Il Digital Surface Model è essenziale per la rappresentazione dettagliata della superficie terrestre, utile in ambiti come la pianificazione urbana e la gestione ambientale. |
| Differenze tra DSM, DTM e DEM | Comprendere le distinzioni tra questi modelli è cruciale per scelte di rilevamento appropriate e per assicurare l’accuratezza nelle analisi. |
| Tecniche di Acquisizione con Droni | L’acquisizione del DSM tramite droni richiede una pianificazione accurata e l’uso di tecnologie avanzate per garantire precisione e affidabilità dei dati. |
| Rischi e Errori nei Rilievi | Fattori come condizioni meteo avverse e vegetazione densa possono influenzare negativamente la qualità dei rilievi DSM, richiedendo procedure di calibrazione adeguate. |
Definizione di DSM e concetti chiave
Il Digital Surface Model (DSM) rappresenta una tecnologia avanzata di mappatura tridimensionale che cattura la superficie terrestre con una precisione straordinaria. Un modello digitale che include tutti gli oggetti presenti come alberi, edifici e linee elettriche, il DSM offre una rappresentazione completa del territorio che va oltre la semplice morfologia del terreno.
Nel contesto dei rilievi aerei professionali, il DSM si distingue per la sua capacità di registrare la quota della prima superficie riflettente, inclusi elementi naturali e artificiali. Il Copernicus Digital Elevation Model dimostra come questi sistemi vengano derivati da missioni satellitari avanzate come TanDEM-X, integrando diverse fonti per garantire un’elevata precisione e dettaglio.
Le principali caratteristiche del DSM includono:
- Rappresentazione tridimensionale completa del territorio
- Acquisizione di elementi naturali e artificiali
- Precisione nella misurazione delle quote superficiali
- Utilizzo in ambiti come pianificazione urbana, gestione ambientale e valutazione dei rischi
Consiglio professionale: Per ottenere un DSM di alta qualità, assicurati di utilizzare tecnologie di rilevamento integrate che combinino dati satellitari, aerofotogrammetrici e laser scanning.

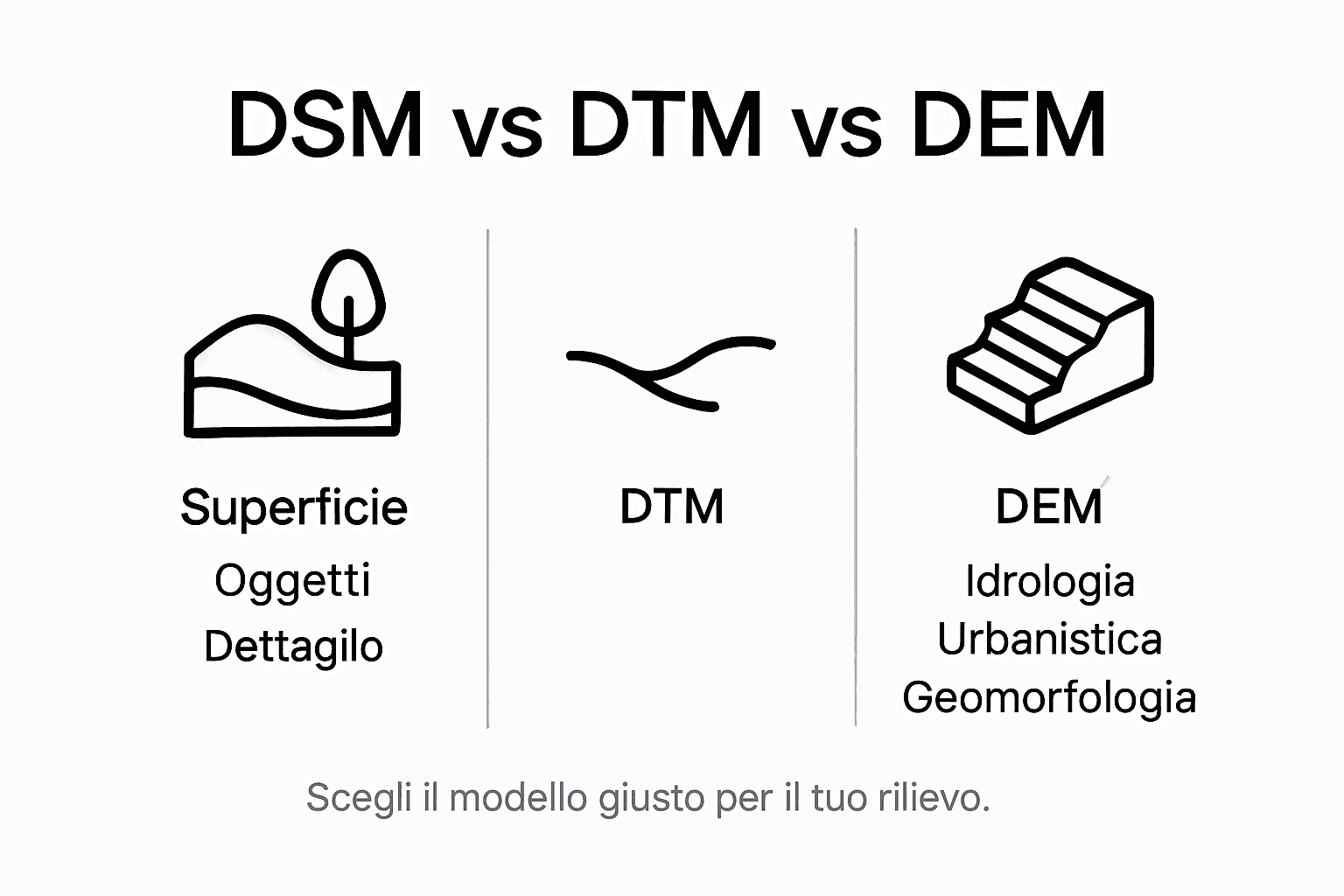

DSM, DTM, DEM: differenze operative
Nella mappatura geospaziale professionale, i termini Digital Surface Model (DSM), Digital Terrain Model (DTM) e Digital Elevation Model (DEM) rappresentano tecnologie di rilevamento con caratteristiche e applicazioni distintive. Le definizioni non sono universali e possono variare tra i diversi fornitori di tecnologie, rendendo essenziale comprendere le loro specificità operative.
Il Digital Surface Model (DSM) cattura l’intera superficie fisica, includendo vegetazione, edifici e strutture artificiali. Al contrario, il Digital Terrain Model (DTM) si concentra esclusivamente sul terreno nudo, eliminando tutti gli elementi soprastanti come alberi e costruzioni. Il Digital Elevation Model (DEM) funge invece da termine ombrello che descrive modelli grigliati di quota, utilizzati in molteplici contesti scientifici e applicativi.
Caratteristiche principali dei modelli di elevazione:
- DSM: Superficie completa con tutti gli elementi presenti
- DTM: Solo superficie del terreno naturale
- DEM: Modello generico di rappresentazione delle quote
Queste differenze sono cruciali in discipline come idrologia, urbanistica e geomorfologia, dove la precisione del modello può influenzare significativamente le analisi e le progettazioni.
Ecco una tabella comparativa che riassume le differenze operative principali tra DSM, DTM e DEM:
| Modello | Superfici rappresentate | Applicazione tipica | Livello di dettaglio |
|---|---|---|---|
| DSM | Tutti gli oggetti presenti | Pianificazione urbana | Molto alto |
| DTM | Solo terreno nudo | Analisi idrologica | Medio-alto |
| DEM | Rappresentazione generica | Cartografia tematica | Variabile |
Consiglio professionale: Scegli il modello di elevazione più appropriato in base all’obiettivo specifico del tuo rilievo, considerando la precisione richiesta e il contesto operativo.
Come viene acquisito un DSM con droni
L’acquisizione di un Digital Surface Model (DSM) mediante droni rappresenta un processo tecnico complesso che richiede una pianificazione accurata e strumentazione specializzata. Il workflow di elaborazione dei dati prevede passaggi specifici come l’importazione di immagini georeferenziate, la calibrazione del sistema e la generazione di una nuvola di punti densa, garantendo una mappatura tridimensionale precisa e dettagliata.
La procedura di acquisizione di un DSM con droni si articola in fasi metodologiche precise. Inizialmente, si progetta un volo pianificato che copra l’intera area di interesse, utilizzando un drone equipaggiato con fotocamera ad alta risoluzione e sistema GPS integrato. Durante il volo, il drone acquisisce immagini sovrapposte che verranno successivamente elaborate per ricostruire la superficie tridimensionale, catturando tutti gli elementi presenti come edifici, vegetazione e infrastrutture.
Gli step fondamentali del processo includono:
- Pianificazione del volo e definizione della copertura
- Acquisizione di immagini ad alta risoluzione
- Georeferenziazione delle immagini
- Generazione della nuvola di punti
- Elaborazione del modello digitale di superficie
Consiglio professionale: Assicurati di utilizzare un drone con GPS ad alta precisione e una fotocamera con risoluzione adeguata per ottenere un DSM accurato e dettagliato.
Applicazioni del DSM in progetti ingegneristici
I modelli Digital Surface Model (DSM) rappresentano uno strumento tecnologico rivoluzionario per i professionisti del settore ingegneristico, offrendo capacità di analisi e rappresentazione spaziale estremamente avanzate. L’integrazione di sensori aerei e terrestri permette di eseguire analisi precise su infrastrutture complesse come edifici, ponti e reti stradali, consentendo una valutazione dettagliata e multidimensionale del territorio.
Nel campo dell’ingegneria civile, il DSM diventa uno strumento essenziale per la progettazione e la gestione infrastrutturale. Attraverso mappe tridimensionali estremamente precise, i professionisti possono valutare la morfologia del territorio, analizzare l’impatto ambientale di nuove costruzioni, pianificare interventi di urbanizzazione e monitorare lo stato di strutture esistenti con un livello di dettaglio mai raggiunto prima.
Le principali applicazioni del DSM in ambito ingegneristico includono:
- Modellazione di strutture architettoniche
- Analisi della copertura vegetale
- Pianificazione urbana e territoriale
- Valutazione del rischio idrogeologico
- Conservazione e restauro del patrimonio architettonico
Consiglio professionale: Integra sempre i dati DSM con altre fonti di rilevamento per ottenere una rappresentazione più completa e affidabile del contesto di progetto.
Rischi, errori e limiti dei rilievi DSM
Nei rilievi aerei professionali, l’acquisizione di un Digital Surface Model (DSM) comporta sfide tecniche e operative complesse che possono compromettere la precisione e l’affidabilità dei dati. La gestione dei rischi include problematiche multiple, dalla pianificazione del volo alle condizioni ambientali che influenzano la qualità del rilevamento, richiedendo un approccio metodologico rigoroso e consapevole.
Gli errori più frequenti nei rilievi DSM derivano da fattori diversi come le condizioni atmosferiche, la complessità del territorio urbano e la configurazione tecnica del drone. Le criticità possono manifestarsi attraverso imprecisioni altimetriche, distorsioni nella mappatura di superfici complesse e limitazioni nella capacità di registrare dettagli architettonici o morfologici di piccole dimensioni.
I principali rischi nei rilievi DSM comprendono:
Qui trovi una tabella che sintetizza le principali cause di errore e i rispettivi effetti sui rilievi DSM:
| Causa d’errore | Effetto sui dati DSM | Possibile soluzione |
|---|---|---|
| Condizioni meteo avverse | Distorione delle quote rilevate | Pianificazione in giornate stabili |
| Vegetazione densa | Perdita di informazioni del suolo | Uso di scanner LiDAR |
| Superfici riflettenti | Difficoltà nella ricostruzione | Applicazione di filtri software |
| GPS poco preciso | Errori di geolocalizzazione | Installazione di ricevitori RTK |
- Errori di georeferenziazione
- Perdita di dettaglio in zone con vegetazione densa
- Difficoltà nella mappatura di superfici riflettenti
- Interferenze elettromagnetiche
- Limitazioni operative in condizioni meteorologiche sfavorevoli
Consiglio professionale: Implementa sempre procedure di calibrazione multipla e utilizza droni con sistemi di stabilizzazione avanzati per ridurre significativamente i margini di errore nei rilievi.
Scopri come ottimizzare i tuoi rilievi DSM con soluzioni professionali di droni
La precisione e l’affidabilità nella realizzazione di un Digital Surface Model rappresentano una sfida tecnica che richiede non solo competenze specifiche ma anche apparecchiature all’avanguardia e una conoscenza approfondita delle criticità come errori di georeferenziazione o condizioni ambientali avverse. Se vuoi superare queste difficoltà e ottenere rilievi tridimensionali dettagliati, la scelta del partner giusto può fare la differenza tra dati approssimativi e analisi di altissimo livello.
Affidati a Overfly.me, il leader italiano nel servizio di droni professionali autorizzati ENAC per operazioni in ambienti urbani e complessi. Grazie all’utilizzo di tecnologia avanzata e metodologie di rilievo integrate tra fotogrammetria e sensoristica, potrai migliorare la qualità dei tuoi modelli DSM e sfruttare a pieno il potenziale del rilievo aereo per progetti ingegneristici, urbanistici e ambientali. Visita Overfly.me per scoprire come trasformiamo i dati digitali in soluzioni concrete che garantiscono precisione e sicurezza. Contattaci ora per una consulenza personalizzata e fai decollare la qualità dei tuoi rilievi.
Frequently Asked Questions
Cos’è un Digital Surface Model (DSM)?
Un Digital Surface Model (DSM) è un modello tridimensionale che rappresenta la superficie terrestre, catturando tutti gli elementi presenti come alberi, edifici e strutture artificiali.
Quali sono le differenze tra DSM, DTM e DEM?
Il DSM include tutti gli oggetti presenti sulla superficie, il DTM si concentra solo sul terreno nudo, mentre il DEM è un termine generico per rappresentazioni della quota.
Come viene acquisito un DSM mediante droni?
Il DSM viene acquisito tramite droni dotati di fotocamere ad alta risoluzione, seguendo una pianificazione di volo precisa per ottenere immagini sovrapposte che vengono poi elaborate in un modello tridimensionale.
Quali sono le principali applicazioni del DSM nell’ingegneria?
Il DSM è utilizzato per la modellazione di strutture architettoniche, pianificazione urbana, analisi della copertura vegetale, e valutazione del rischio idrogeologico.
