Rilievo 3D con drone: quando è essenziale per ponti
- Il rilievo 3D con drone è essenziale in situazioni di ispezione post-evento, zone difficili da raggiungere e monitoraggio periodico.
- Tecnologie principali sono fotogrammetria, LiDAR e termografia, scelte in base a precisione, ambiente e budget.
- La pianificazione accurata e l’integrazione con misurazioni terrestri sono fondamentali per risultati affidabili e validi.
Il rilievo 3D con drone viene spesso presentato come la risposta universale a qualsiasi esigenza di misura su opere civili. In realtà, la scelta dipende da variabili concrete: tipo di struttura, precisione richiesta, normativa applicabile, budget disponibile. Questa guida spiega quando il rilievo 3D con drone è davvero necessario per ponti e infrastrutture, quali tecnologie esistono, cosa funziona e cosa no, e come decidere in modo razionale senza sprecare risorse o tempo.
Indice
- Quando il rilievo 3D con drone è davvero necessario
- Le tecnologie per rilievi 3D: fotogrammetria, LiDAR e termografia
- Vantaggi concreti e falsi miti del rilievo 3D con drone
- Criteri pratici per decidere: serve davvero il rilievo 3D con drone?
- La prospettiva dell’esperto: cosa la letteratura non dice
- Vuoi un rilievo 3D davvero efficace? Scopri come possiamo aiutarti
- Domande frequenti sul rilievo 3D con drone per ponti e opere civili
Punti Chiave
| Punto | Dettagli |
|---|---|
| Scelta guidata dalle esigenze | Non sempre il rilievo 3D con drone è la soluzione migliore: vanno valutati contesto e obiettivi. |
| Tecnologie complementari | Fotogrammetria, LiDAR e termografia hanno usi specifici e spesso vanno integrate tra loro. |
| Veri vantaggi e limiti | I rilievi 3D con drone aumentano sicurezza e velocità ma richiedono spesso validazione terrestre. |
| Criteri pratici chiari | Decidere se e quale rilievo adottare dipende da precisione, ambiente, budget e normativa. |
Quando il rilievo 3D con drone è davvero necessario
Non ogni cantiere o opera civile richiede un rilievo 3D con drone. Ma ci sono situazioni in cui diventa lo strumento più efficace, e a volte l’unico praticabile.
I casi in cui il rilievo 3D con drone è irrinunciabile includono:
- Ispezioni post-evento: dopo un terremoto, un’alluvione o un impatto su un ponte, serve una documentazione rapida e sicura dello stato strutturale. Il drone acquisisce dati in ore, non giorni.
- Collaudi strutturali: la visione d’insieme tridimensionale permette di confrontare lo stato reale dell’opera con il progetto originale, rilevando scostamenti geometrici.
- Zone di difficile accesso: pile di ponti sul fiume, sottotrave, spalle in aree franose. Il drone raggiunge punti che richiederebbero ponteggi costosi o operazioni rischiose.
- Controlli periodici: la documentazione progressiva nel tempo consente di monitorare l’evoluzione di fessure, cedimenti o deformazioni.
Le ispezioni di ponti con drone riducono i tempi di rilievo rispetto ai metodi tradizionali, con un impatto diretto sulla sicurezza degli operatori e sui costi di cantiere. Il monitoraggio infrastrutture con drone è particolarmente utile per stazioni appaltanti che devono documentare lo stato di conservazione nel tempo.
La fotogrammetria integrata con termografia permette di rilevare anomalie termiche e geometriche in un’unica sessione di volo, riducendo i tempi di diagnosi su strutture complesse.
Consiglio Pro: integra sempre i dati acquisiti dal drone con misurazioni a terra su punti noti. Il risultato finale sarà più affidabile e difendibile in sede di collaudo o perizia.
La differenza tra necessità reale e uso eccessivo del drone è spesso una questione di pianificazione. Per opere semplici o con buona accessibilità, il rilievo tradizionale può essere sufficiente e più economico.
Le tecnologie per rilievi 3D: fotogrammetria, LiDAR e termografia
Scegliere la tecnologia giusta è tanto importante quanto decidere di fare il rilievo. Le opzioni principali sono tre, spesso complementari.
Fotogrammetria: ricostruzione del modello 3D tramite elaborazione di fotografie aeree sovrapposte. Raggiunge precisioni millimetriche se supportata da punti di controllo a terra (GCP). È la soluzione più economica e versatile per superfici libere da ostacoli.

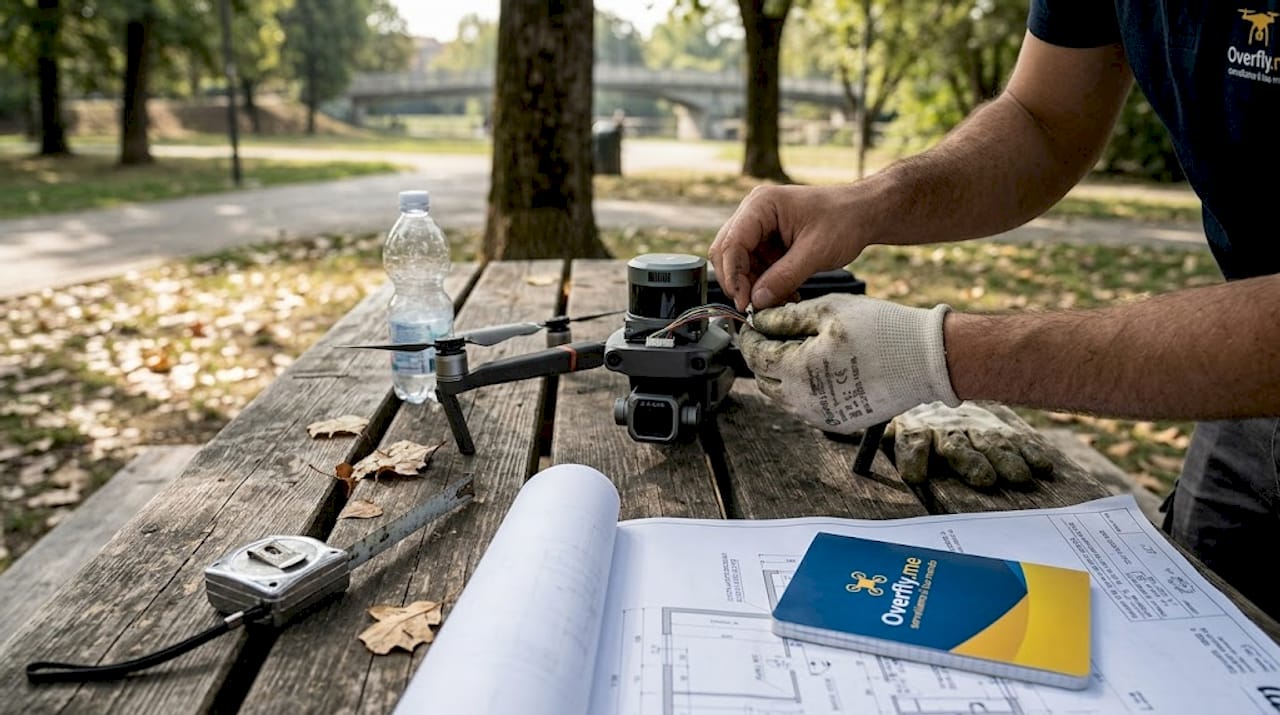

LiDAR: emette impulsi laser e misura il tempo di ritorno per generare nuvole di punti ad alta densità. Funziona bene anche in presenza di vegetazione o ombreggiature. È più costoso della fotogrammetria, ma più affidabile in ambienti ostacolati. Il rilievo LiDAR è indicato per pile di ponti circondate da alberi o strutture con geometrie complesse.
Termografia: integrata al volo fotogrammetrico, rileva differenze di temperatura sulla superficie dell’opera. Utile per individuare delaminazioni, infiltrazioni o distacchi del copriferro non visibili a occhio nudo.
| Tecnologia | Precisione | Costo relativo | Ambiente ideale |
|---|---|---|---|
| Fotogrammetria | mm-cm | Basso | Superfici libere |
| LiDAR | cm | Alto | Ambienti ostacolati |
| Termografia | Qualitativa | Medio | Diagnosi difetti |
| 3D-DIC | Sub-mm | Molto alto | Laboratorio/campo |
Il rilievo fotogrammetrico è spesso la prima scelta per ragioni di costo ed efficienza. Ma quando l’opera è in un contesto vegetato o con geometrie che creano ombre, il LiDAR diventa necessario.
La scelta tra fotogrammetria e LiDAR non è solo tecnica: dipende da budget, accessibilità del sito e requisiti normativi del committente.
Vantaggi concreti e falsi miti del rilievo 3D con drone
I vantaggi reali del rilievo 3D con drone su ponti e opere civili sono concreti e misurabili:
- Riduzione dei tempi di rilievo rispetto ai metodi manuali
- Eliminazione del rischio per gli operatori in zone pericolose
- Copertura completa di superfici ampie in una o poche sessioni
- Documentazione georeferenziata e riproducibile nel tempo
Ma esistono miti altrettanto diffusi che portano a scelte sbagliate.
Mito 1: il drone sostituisce sempre il rilievo a terra. Falso. Come confermato dalla ricerca sulla fotogrammetria millimetrica, i due sistemi sono complementari. Il drone acquisisce la geometria globale, ma la validazione locale richiede misurazioni dirette.
Mito 2: è sempre più preciso dei metodi tradizionali. La precisione dipende dalla qualità del volo, dalla densità dei GCP e dall’elaborazione dei dati. Senza questi elementi, il modello può essere inutilizzabile per scopi strutturali.
Mito 3: basta il drone, senza topografia. Sbagliato. I punti di controllo a terra sono fondamentali per georeferenziare correttamente il modello.
Passi pratici per ottenere risultati affidabili:
- Definire la precisione richiesta prima di scegliere la tecnologia
- Pianificare la distribuzione dei GCP sull’opera
- Verificare le condizioni meteo e di luce per il volo
- Elaborare i dati con software validati per uso tecnico
- Confrontare il modello con misurazioni dirette su punti campione
Il confronto tra rilievo tradizionale vs. drone mostra che i tempi operativi si riducono significativamente, ma solo se la fase di pianificazione è curata. Le ispezioni infrastrutturali con drone ben pianificate possono ridurre i tempi di acquisizione dati fino al 60% rispetto ai metodi tradizionali.
Consiglio Pro: non sottovalutare mai il valore dei punti di controllo a terra. Sono la differenza tra un modello 3D decorativo e uno utilizzabile per decisioni strutturali.
Criteri pratici per decidere: serve davvero il rilievo 3D con drone?

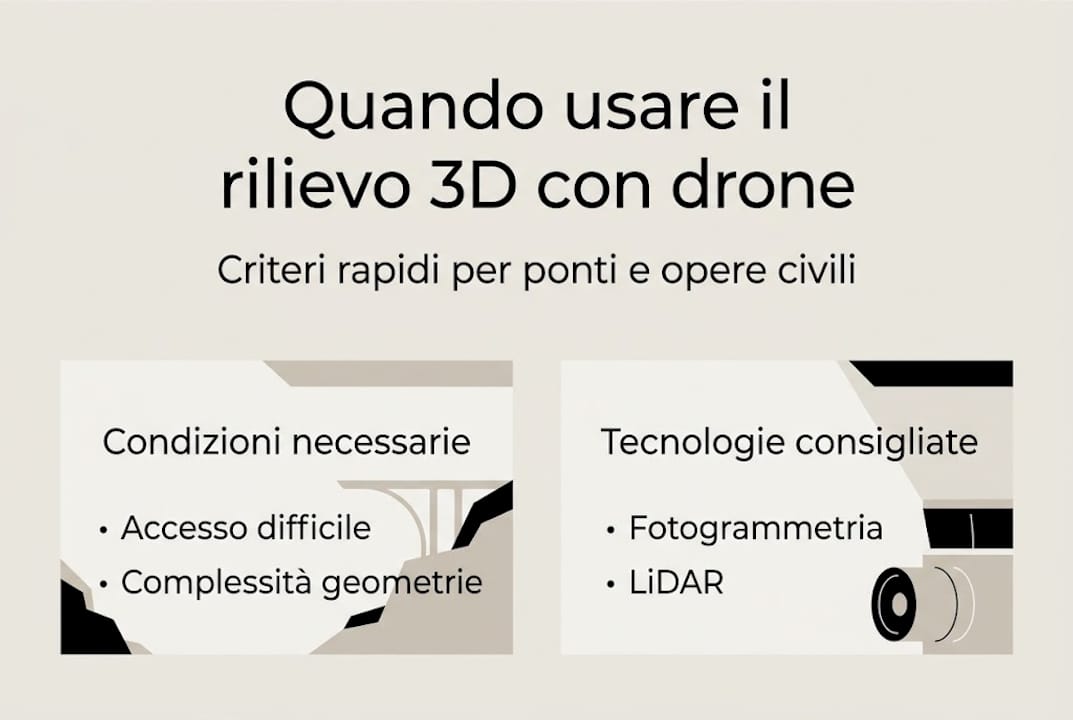

La scelta della tecnologia più adatta dipende da precisione richiesta, budget, accessibilità e normativa. Ecco una tabella decisionale per orientarsi rapidamente.
| Criterio | Favorevole al drone | Sfavorevole al drone |
|---|---|---|
| Accessibilità | Zona pericolosa o remota | Opera facilmente raggiungibile |
| Precisione richiesta | cm, con GCP | Sub-mm senza validazione |
| Tempi disponibili | Brevi | Lunghi con burocrazia complessa |
| Budget | Medio-alto | Molto basso |
| Normativa | Autorizzazione ENAC disponibile | Zone vietate o critiche |
Passi pratici per la selezione della tecnologia:
- Definire l’obiettivo del rilievo: documentazione, collaudo o monitoraggio?
- Verificare i requisiti di precisione del committente
- Valutare l’accessibilità del sito e la presenza di ostacoli
- Controllare la normativa locale e richiedere le autorizzazioni ENAC
- Confrontare i costi di drone, LiDAR e rilievo tradizionale
I criteri per LiDAR cambiano rispetto alla fotogrammetria: se l’opera è in un contesto vegetato o con geometrie complesse, il LiDAR è quasi sempre la scelta corretta. Per il monitoraggio cantieri, invece, la fotogrammetria periodica è spesso sufficiente e più economica.
Consiglio Pro: consulta sempre la normativa locale prima di pianificare un volo su opera civile. Le restrizioni ENAC variano in base alla categoria dell’operazione e alla classe del drone.
Un errore comune è avviare la commessa senza aver definito chiaramente il livello di dettaglio richiesto. Questo porta a rilievi inutilizzabili o a costose ripetizioni del volo.
La prospettiva dell’esperto: cosa la letteratura non dice
Le guide tecniche descrivono scenari ideali. Il cantiere reale è diverso. Nei bandi pubblici italiani, i capitolati richiedono spesso la combinazione di più sensori, non il solo drone. La stazione appaltante vuole dati validati, non solo modelli visivamente convincenti.
L’errore più costoso che vediamo nelle fasi preliminari è quasi sempre di pianificazione: si sceglie la tecnologia prima di definire l’obiettivo. Il risultato è un modello 3D che non risponde alle domande del progettista o del direttore lavori.
I risultati che la letteratura promette, come la riduzione dei tempi con LiDAR, sono reali, ma raggiungibili solo con team multidisciplinari che integrano competenze topografiche, ingegneristiche e operative. Il drone è uno strumento potente. Ma senza la giusta integrazione con i dati a terra e la validazione strutturale, rimane uno strumento incompleto.
Vuoi un rilievo 3D davvero efficace? Scopri come possiamo aiutarti
Se stai pianificando un rilievo su un ponte o un’opera civile e vuoi capire quale approccio è più adatto al tuo caso, Overfly.me offre consulenza tecnica e operatività su tutto il territorio italiano. Trovi risorse pratiche sulla procedura di ispezione e approfondimenti su come ottenere dati precisi con droni per uso strutturale. Per chi vuole capire meglio gli strumenti disponibili, la guida sulle ispezioni con inspection drone è un punto di partenza utile. Scopri tutti i nostri rilievi con drone e contattaci per una valutazione del tuo progetto.
Domande frequenti sul rilievo 3D con drone per ponti e opere civili
Quanto è precisa la fotogrammetria con drone nei rilievi di ponti?
La fotogrammetria con drone può raggiungere precisioni millimetriche se integrata con punti di controllo a terra (GCP). Senza GCP, la precisione scende e il modello può non essere utilizzabile per scopi strutturali.
Quando preferire il LiDAR rispetto alla fotogrammetria?
Il LiDAR è la scelta corretta in presenza di vegetazione fitta, ombreggiature o ostacoli che compromettono la qualità delle immagini. La fotogrammetria per aree libere è invece più economica e altrettanto efficace in contesti aperti.
Serve sempre l’autorizzazione ENAC per un rilievo 3D con drone su ponte?
Sì, le operazioni su opere civili richiedono autorizzazioni ENAC specifiche e la valutazione dei rischi operativi. Le categorie e le procedure variano in base alla classe del drone e alla tipologia di operazione.
Il drone può sostituire completamente il rilievo a terra?
No. I droni sono complementari ai rilievi tradizionali, non sostitutivi. La validazione a terra rimane necessaria per garantire l’affidabilità strutturale dei dati acquisiti.
