Rilievi fotogrammetrici con drone: cosa ottieni davvero

La fotogrammetria con drone permette rilievi metrici con precisioni inferiori a 2 cm.

Dai rilievi si ottengono file georeferenziati come ortofoto, nuvole di punti, modelli 3D e calcoli volumetrici.

La qualità dipende da pianificazione, esperienza e dati corretti, non solo dalla tecnologia utilizzata.

La fotogrammetria con drone non è una moda tecnologica: è uno strumento di misura professionale che consente precisioni planimetriche inferiori a 2 cm con una riduzione dei tempi di rilievo tra il 40% e il 70% rispetto ai metodi tradizionali. Eppure molti committenti arrivano al primo briefing con aspettative vaghe o, al contrario, con dubbi fondati sulla reale utilità dei dati consegnati. Questo articolo è pensato per tecnici, imprese edili e studi professionali che vogliono capire cosa producono davvero questi rilievi, come si leggono i file consegnati e come integrarli nei flussi di lavoro quotidiani.

Indice

Cosa si ottiene davvero da un rilievo fotogrammetrico con drone
Come funziona il rilievo: metodologia passo-passo
Applicazioni pratiche in edilizia, ingegneria e territorio
Limiti pratici, errori frequenti e differenze con il LiDAR
Il punto di vista dell’esperto: cosa conta davvero per i risultati
Scopri i servizi professionali e le guide Overfly.me
Domande frequenti sui rilievi fotogrammetrici con drone

Punti Chiave

Punto	Dettagli
Output tecnici precisi	I rilievi con drone forniscono ortofoto, modelli 3D e dati metrici con precisione certificata utile per progettazione e controllo lavori.
Risparmio di costi e tempi	Si riducono tempi anche del 70% e costi fino al 60% rispetto ai metodi tradizionali senza perdere qualità.
Limiti e confronto LiDAR	La fotogrammetria è ideale per ambienti aperti, ma in caso di vegetazione o terreni difficili serve valutare l’impiego del LiDAR.
Valore della pianificazione	La qualità finale dipende più dalla progettazione e dall’esperienza del team che dalla sola tecnologia del drone.

Cosa si ottiene davvero da un rilievo fotogrammetrico con drone

La domanda più concreta che un committente dovrebbe fare non è “quanto è preciso il drone” ma “quali file ricevo e a cosa mi servono”. La risposta è più ricca di quanto ci si aspetti.

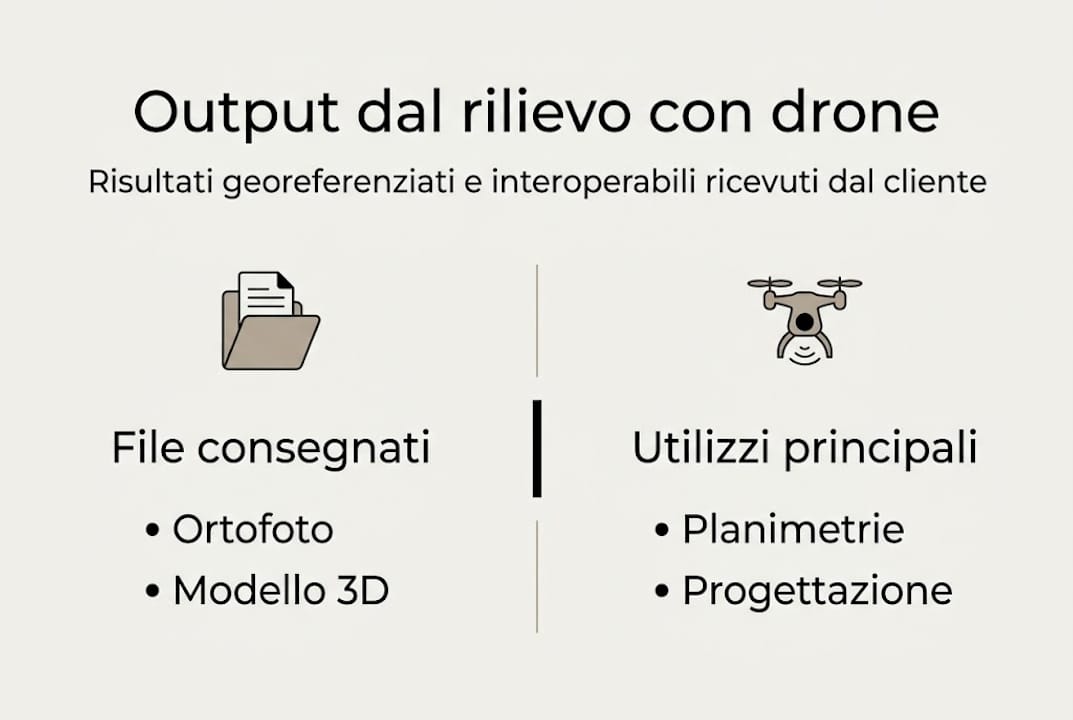

Dopo un rilievo fotogrammetrico professionale ricevi un pacchetto di output georeferenziati e interoperabili che include ortofoto ad alta risoluzione, nuvola di punti densa in formato LAS o LAZ, modelli digitali del terreno (DTM) e della superficie (DSM), mesh 3D texturizzate, calcoli volumetrici e piani quotati. Ogni file è pensato per un uso specifico all’interno del flusso di progettazione o documentazione.

Prodotto	Formato tipico	Utilizzo principale
Ortofoto georeferenziata	GeoTIFF	Planimetrie, misure 2D, documentazione
Nuvola di punti densa	LAS, LAZ, XYZ	Modellazione 3D, sezioni, rilievo strutturale
DTM / DSM	GeoTIFF, ASC	Analisi idrologica, calcolo pendenze
Mesh 3D texturizzata	OBJ, FBX, PLY	Visualizzazione, BIM, restauro
Calcolo volumetrico	PDF, XLS	Computo scavi, gestione cave
Piano quotato	DXF, DWG	Progettazione, verifica conformità

La precisione ottenibile dipende dalla metodologia adottata. Con sistemi RTK a bordo del drone e punti di controllo a terra (GCP), si raggiungono precisioni planimetriche sotto i 2 cm e altimetriche nell’ordine del centimetro o del millimetro. Non è marketing: è il risultato di una catena metrologica controllata.

Un punto spesso sottovalutato riguarda la risoluzione delle immagini aeree: il GSD (Ground Sample Distance) determina quanti centimetri sul terreno corrispondono a un pixel nell’ortofoto. Volare a 50 metri con una camera da 20 megapixel produce un GSD di circa 1,5 cm/pixel, sufficiente per la maggior parte dei rilievi di cantiere e infrastrutturali.

In sintesi, i file consegnati non sono semplici fotografie aeree. Sono dati metrici certificabili, pronti per essere importati in AutoCAD, Revit, ArcGIS o qualsiasi altro software di progettazione e analisi territoriale.

Come funziona il rilievo: metodologia passo-passo

Capire le fasi operative aiuta a pianificare meglio il progetto e a evitare sorprese sui tempi di consegna. Il processo si articola in quattro fasi principali:

Pianificazione del volo: si definiscono quota operativa, GSD target, percentuale di sovrapposizione laterale e frontale (tipicamente 70-80%), e si identificano i punti di controllo a terra.
Acquisizione immagini: il drone esegue il piano di volo in modalità automatica, acquisendo immagini nadirali e, se necessario, oblique per la modellazione di facciate o strutture verticali.
Elaborazione fotogrammetrica: le immagini vengono processate con software SfM/MVS come Pix4D o Agisoft Metashape, che ricostruiscono la geometria 3D della scena attraverso l’allineamento automatico delle foto.
Validazione e consegna: si verifica l’errore residuo (RMS) sui punti di controllo, si confrontano campioni con misure topografiche tradizionali e si consegnano i file nei formati concordati.

Fase	Parametro critico	Impatto sulla qualità
Pianificazione	GSD, quota, overlap	Risoluzione e completezza del modello
Acquisizione	Condizioni meteo, velocità	Nitidezza immagini, assenza di blur
Elaborazione	Software, hardware PC	Densità nuvola di punti, tempi
Validazione	RMS su GCP	Accuratezza metrica certificabile

Per i rilievi infrastrutturali complessi, come ponti o viadotti, si integra spesso la fotogrammetria con tecniche di ispezione infrastrutturale con droni per ottenere sia dati metrici che documentazione visiva delle anomalie.

Consiglio Pro: Il briefing iniziale con il committente è la fase più sottovalutata dell’intero processo. Definire in anticipo i formati di output richiesti, il sistema di riferimento coordinate e il livello di dettaglio atteso evita costose rilavorazioni e garantisce che i dati siano immediatamente utilizzabili. Investire 30 minuti in questa fase vale più di qualsiasi aggiornamento hardware.

La tecnologia RTK per droni ha cambiato le regole del gioco: oggi è possibile ridurre drasticamente il numero di GCP necessari, accelerando i tempi sul campo senza sacrificare la precisione.

Applicazioni pratiche in edilizia, ingegneria e territorio

I dati fotogrammetrici trovano applicazione in contesti molto diversi tra loro, ma con un denominatore comune: la necessità di documentazione metrica affidabile e aggiornabile nel tempo.

Nel settore dell’edilizia e delle infrastrutture, le applicazioni più richieste includono:

Monitoraggio stato avanzamento lavori: rilievi periodici che documentano le fasi costruttive con dati metrici verificabili
Calcolo volumetrico: scavi, riporti, gestione cave e discariche con precisione millimetrica su volumi
Verifica conformità BIM: confronto tra modello as-built e progetto digitale per identificare scostamenti
Computo metrico: estrazione di misure direttamente dalla nuvola di punti per aggiornare i computi
Mappatura ponti e infrastrutture: documentazione geometrica completa per piani di manutenzione

Settore	Output più utile	Vantaggio rispetto al metodo classico
Cantieri edili	Ortofoto + piano quotato	Rilievo in ore, non giorni
Cave e discariche	Calcolo volumetrico	Precisione e ripetibilità mensile
Infrastrutture viarie	Nuvola di punti + DTM	Copertura totale senza chiusure stradali
Restauro e patrimonio	Mesh 3D texturizzata	Documentazione non invasiva
Gestione rischi territoriali	DSM + analisi pendenze	Monitoraggio frane e dissesti

Rispetto ai metodi di rilievo tradizionale, la fotogrammetria con drone offre tre vantaggi strutturali: velocità di acquisizione, copertura areale completa e possibilità di ripetere il rilievo con frequenza elevata senza costi proibitivi.

Consiglio Pro: Per i cantieri con avanzamento rapido, programma rilievi mensili anziché trimestrali. Il confronto tra nuvole di punti successive permette di identificare scostamenti dal programma lavori prima che diventino problemi costosi da gestire.

Per i progetti che richiedono penetrazione della vegetazione o rilievi in condizioni di luce difficile, vale la pena valutare i rilievi LiDAR con drone come alternativa o integrazione alla fotogrammetria.

Limiti pratici, errori frequenti e differenze con il LiDAR

La fotogrammetria con drone è uno strumento potente, ma non universale. Conoscerne i limiti è essenziale per scegliere la tecnologia giusta per ogni progetto.

I principali fattori che riducono la qualità del rilievo fotogrammetrico sono:

Vegetazione densa: le chiome degli alberi impediscono la visione del terreno sottostante; in questi casi il LiDAR è preferibile perché penetra la vegetazione con impulsi laser
Ombre forti e controluce: condizioni di illuminazione estrema generano artefatti nel modello 3D e riducono l’affidabilità delle misure
Superfici riflettenti o uniformi: specchi d’acqua, metalli lucidi e superfici monocromatiche creano problemi nell’algoritmo di matching delle immagini
Vento sostenuto: oltre i 40-50 km/h la stabilità del drone si riduce, aumentando il blur nelle immagini e peggiorando la qualità del modello

Condizione	Fotogrammetria	LiDAR
Aree aperte e superfici strutturate	Ottima	Buona
Vegetazione densa	Scarsa	Ottima
Superfici riflettenti	Problematica	Accettabile
Costo per progetto standard	Contenuto	Più elevato
Output visivo/texturizzato	Eccellente	Limitato

Gli errori più frequenti che compromettono la qualità di un rilievo riguardano la fase di pianificazione: overlap insufficiente tra le immagini, quota di volo troppo elevata per il GSD richiesto, numero insufficiente di GCP o loro distribuzione non ottimale nell’area di rilievo.

“La differenza tra un rilievo utile e uno inutilizzabile non sta nel drone, ma nella pianificazione e nel numero di punti di controllo a terra.”

Per i progetti che richiedono penetrazione della vegetazione o mappatura di terreni boscosi, i rilievi LiDAR con drone rappresentano la scelta tecnica corretta, anche se con costi operativi più elevati.

Il punto di vista dell’esperto: cosa conta davvero per i risultati

Dopo anni di rilievi su cantieri, infrastrutture e aree industriali, la lezione più importante che abbiamo imparato è questa: il drone migliore sul mercato non salva un rilievo mal pianificato.

I committenti tendono a concentrarsi sulle specifiche hardware, chiedendo quale drone viene usato e quanti megapixel ha la camera. È la domanda sbagliata. La variabile che determina davvero la qualità del risultato è la combinazione tra briefing approfondito, esperienza dell’operatore e capacità di consegnare dati integrabili in BIM e CAD.

Un rilievo “scenografico” produce immagini belle ma file inutilizzabili nel flusso di progettazione. Un rilievo professionale produce dati metrici che entrano direttamente in Revit, AutoCAD o GIS senza rilavorazioni. La differenza si misura in ore di lavoro risparmiate e in errori evitati a valle.

I professionisti che ottengono i risultati migliori investono in formazione continua e in processi di validazione rigorosi, non solo in hardware. La qualità si costruisce nel planning, non in quota. Affidarsi a operatori certificati ENAC garantisce non solo la conformità normativa, ma anche un approccio metodologico che protegge il committente da risultati inaffidabili.

Scopri i servizi professionali e le guide Overfly.me

Se stai valutando un rilievo fotogrammetrico per un cantiere, un’infrastruttura o un progetto territoriale, il punto di partenza è capire quali dati ti servono davvero e in quale formato. Le guide tecniche di Overfly.me coprono tutto: dalla terminologia delle immagini aeree alla risoluzione ottimale per ogni applicazione.

I servizi professionali Overfly.me coprono l’intero processo fotogrammetrico: dalla pianificazione del volo alla consegna di file pronti per BIM, progettazione e reportistica. Il team è autorizzato ENAC con esperienza documentata in rilievi di cantiere, infrastrutture, cave e gestione territoriale. Scopri le soluzioni disponibili su www.overfly.me/rilievi-con-drone/ e contattaci per un preventivo su misura.

Domande frequenti sui rilievi fotogrammetrici con drone

Con che precisione reale vengono forniti i dati fotogrammetrici con drone?

I rilievi professionali raggiungono precisioni planimetriche sotto i 2 cm e altimetriche nell’ordine del centimetro, grazie a sistemi RTK integrati e punti di controllo a terra verificati.

Quali output si ricevono da un rilievo fotogrammetrico con drone?

Si ricevono ortofoto, DTM/DSM e nuvole di punti in formati compatibili con i principali software di progettazione, oltre a mesh 3D e calcoli volumetrici.

Che differenze ci sono tra rilievo fotogrammetrico e LiDAR?

La fotogrammetria eccelle su superfici aperte e strutturate, mentre il LiDAR è preferibile per boschi e terreni con vegetazione densa che impedisce la visione diretta.

Serve il patentino o autorizzazione ENAC per il rilievo fotogrammetrico?

Sì, è obbligatorio il patentino ENAC/EASA per operare in ambito professionale, con eventuali autorizzazioni specifiche per spazi aerei complessi o ambienti urbani.
