Terminologia della cartografia digitale: guida 2026

Padroneggiare la terminologia della cartografia digitale non è un esercizio accademico. È la differenza tra un’analisi geografica affidabile e un errore sistematico che si propaga lungo tutta la catena del progetto. Nel 2026, con la diffusione capillare dei software GIS, dei servizi web-cartografici e dei dati da rilievo aereo, il vocabolario GIS è diventato un prerequisito operativo per geometri, ingegneri, urbanisti e analisti territoriali. Questo articolo offre un glossario cartografia digitale strutturato, con i concetti fondamentali che ogni professionista dovrebbe saper usare con precisione.

Indice

Punti chiave
Elementi fondamentali della terminologia della cartografia digitale
Georeferenziazione e ricampionamento: due processi distinti
Standard OGC: WMS e WFS a confronto
Simbologia nelle mappe digitali
Analisi tecnica: pendenza, profili e deformazioni
La mia prospettiva sulla terminologia come strumento professionale
Overfly e i rilievi cartografici professionali
FAQ

Punti chiave

Punto	Dettagli
La cornice della carta è strategica	Contiene scala, datum e proiezione: ignorarla genera errori di coordinate difficili da correggere a posteriori.
Georeferenziazione e ricampionamento non sono sinonimi	Il primo assegna coordinate, il secondo modifica la griglia pixel: confonderli altera l’interpretazione dei dati raster.
WMS e WFS hanno funzioni distinte	WMS restituisce immagini, WFS fornisce dati vettoriali interrogabili: usarli in modo sbagliato compromette l’interoperabilità.
La simbologia ha tre categorie precise	Simboli puntuali, lineari e areali seguono convenzioni specifiche: saperli leggere correttamente evita errori interpretativi.
Pendenza e deformazione di proiezione sono calcolabili	Conoscere il modulo di deformazione lineare consente misure metriche precise anche su mappe con proiezione UTM.

Elementi fondamentali della terminologia della cartografia digitale

Ogni mappa digitale professionale inizia da un elemento spesso ignorato: la cornice. La cornice contiene scala, proiezione e datum, i tre parametri che definiscono come la superficie curva della Terra viene proiettata su un piano e con quale sistema di riferimento vengono espresse le coordinate.

In Italia, il sistema di riferimento adottato per la cartografia tecnica e i GIS è l’ETRS89, abbinato alla proiezione UTM (Universal Transverse Mercator). Questo sistema divide il territorio in fusi e fornisce coordinate in metri, rendendo i calcoli di distanza diretti e confrontabili tra fonti diverse. Usare dati in sistemi di riferimento diversi senza conversione produce sfasamenti che possono raggiungere decine di metri.

La cornice contiene anche i reticolati. Due tipi convivono spesso sulla stessa mappa:

Reticolato geografico: espresso in gradi decimali o sessagesimali (latitudine e longitudine)
Reticolato chilometrico: espresso in metri nel sistema UTM, più utile per misure di campo
Datum: definisce la forma matematica della Terra usata come riferimento (es. WGS84, ETRS89)
Scala nominale: rapporto tra dimensioni sulla mappa e dimensioni reali sul terreno

Il reticolato geografico e quello chilometrico possono coesistere e generare confusione se non si sa quale sistema si sta leggendo. Il corretto abbinamento tra datum e coordinate marginali riduce errori sistematici anche nei software GIS più diffusi.

Consiglio Pro: Prima di qualsiasi analisi, verificare sempre il sistema di riferimento dichiarato nella cornice e assicurarsi che tutti i layer caricati nel GIS siano nello stesso sistema. Una riproiezione automatica non sempre è sufficiente.

Georeferenziazione e ricampionamento: due processi distinti

Nel linguaggio cartografia informatica, due termini vengono spesso scambiati con risultati che possono compromettere l’intera analisi: georeferenziazione e ricampionamento.

La georeferenziazione attribuisce un riferimento spaziale a un’immagine raster o a un contenuto digitale, allineandolo a un sistema di coordinate geografiche. In pratica, si stabilisce la corrispondenza tra pixel dell’immagine e punti reali sul territorio. Il processo richiede punti di controllo al suolo (GCP) e comporta la valutazione dell’errore residuo (RMSE).

Il ricampionamento è qualcosa di diverso. Come chiarisce la distinzione nei dati catastali digitali, il ricampionamento modifica la struttura della griglia pixel per correggere distorsioni geometriche o per adattare la risoluzione spaziale dell’immagine. Non assegna nuove coordinate: ridistribuisce il contenuto radiometrico dei pixel secondo un nuovo schema geometrico.

Le implicazioni pratiche di questa distinzione sono concrete:

Un raster georeferenziato ma non ricampionato può contenere distorsioni visibili ai bordi
Un raster ricampionato senza georeferenziazione corretta porta coordinate errate anche dopo la correzione geometrica
I fogli catastali vettoriali in formati come GeoJSON o DXF richiedono un controllo separato del sistema di riferimento dichiarato nei metadati

Consiglio Pro: Quando si lavora con immagini da rilievo aereo o fotogrammetrico, controllare sempre se il file raster è solo georeferenziato o anche ortoprodotto. Un ortofoto è georeferenziata e ricampionata: un’immagine grezza non lo è.

Per approfondire la gestione dei dati raccolti con tecnologie aeree, la guida sulla gestione dati da rilievo offre un quadro operativo utile.

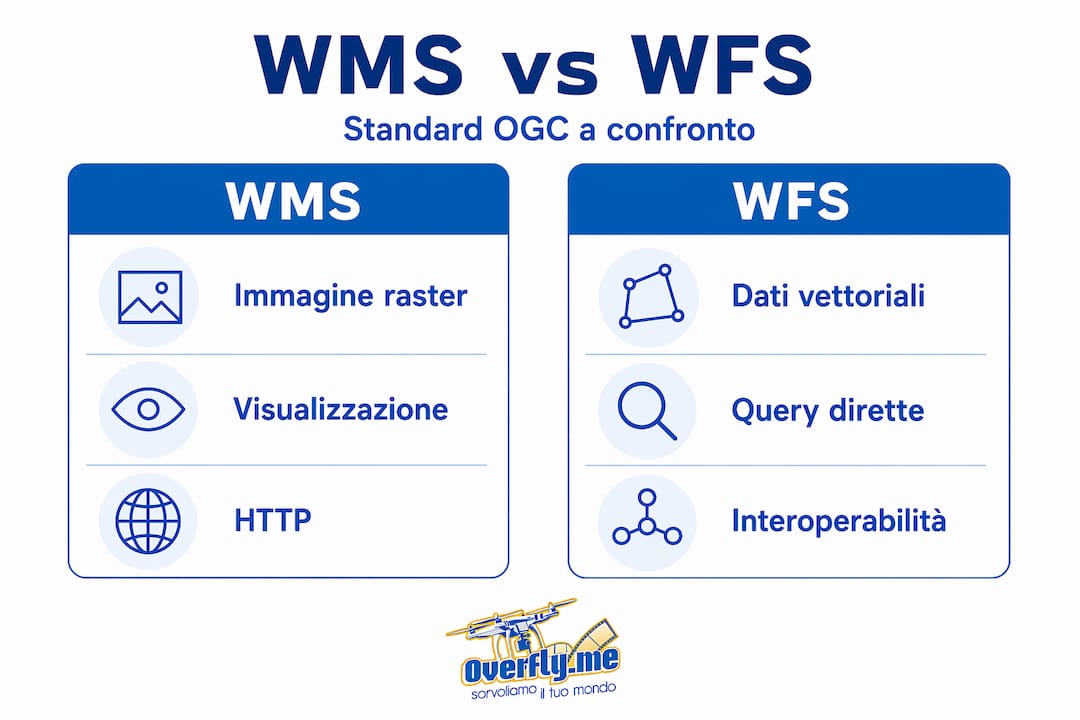

Standard OGC: WMS e WFS a confronto

Nel linguaggio cartografia informatica, i servizi web-cartografici interoperabili sono descritti con acronimi che nascondono differenze funzionali significative. I due più diffusi sono WMS e WFS, entrambi definiti dall’Open Geospatial Consortium (OGC).

Lo standard WMS consente di richiedere immagini georeferenziate tramite interfaccia HTTP. La risposta è un file immagine (JPG o PNG), visualizzabile in un browser o in un GIS come layer di sfondo. WMS supporta immagini trasparenti per sovrapporre più livelli tematici. Non consente di interrogare attributi né di modificare le feature.

Lo standard WFS opera a un livello più profondo: fornisce accesso diretto ai dati vettoriali, con possibilità di query per attributo, operazioni di locking e transazioni. La risposta non è un’immagine ma un file GML o GeoJSON con la geometria e tutti gli attributi delle feature richieste.

Caratteristica	WMS	WFS
Tipo di risposta	Immagine raster (JPG/PNG)	Dati vettoriali (GML, GeoJSON)
Interrogazione attributi	Non supportata	Supportata con query complesse
Modifica dei dati	Non possibile	Possibile tramite transazioni
Utilizzo tipico	Visualizzazione di sfondo	Analisi e editing vettoriale
Formato output	Immagine georeferenziata	Feature con geometria e attributi

Riconoscere il tipo di servizio corretto ottimizza le risorse di analisi in modo significativo. Chi usa WMS per operazioni che richiederebbero WFS ottiene solo un’immagine statica, perdendo la capacità di interrogare e modificare i dati sottostanti.

Simbologia nelle mappe digitali

La simbologia è il linguaggio visivo delle mappe. Il vocabolario GIS distingue tre categorie principali di simboli, ciascuna associata a una classe di elementi geografici:

Simboli puntuali: rappresentano elementi localizzabili in un punto preciso, come edifici isolati, torri, pozzi, monumenti. Nella cartografia tecnica, la posizione del simbolo corrisponde alla posizione reale dell’oggetto.
Simboli lineari: rappresentano elementi con sviluppo longitudinale, come strade, corsi d’acqua, ferrovie, condotte. Lo spessore e il tipo di linea codificano categoria e importanza.
Simboli areali: rappresentano superfici omogenee, come zone boscate, aree urbanizzate, laghi, zone agricole. Il colore di riempimento e il retino distinguono le categorie tematiche.

La simbologia cartografica segue queste tre categorie in tutte le carte tecniche italiane, dalla CTR (Carta Tecnica Regionale) alla cartografia catastale. Le carte simboliche, usate in cartografia tematica, possono derogare a queste convenzioni per enfatizzare fenomeni quantitativi o distribuzioni statistiche.

Consiglio Pro: Quando si interpretano mappe prodotte da fonti diverse, verificare sempre la legenda prima di trarre conclusioni. Due carte dello stesso territorio possono usare simbologie differenti per gli stessi oggetti, specialmente se provengono da enti diversi.

Analisi tecnica: pendenza, profili e deformazioni

Tre concetti del linguaggio cartografia informatica sono fondamentali per ogni analisi morfometrica e metrica.

La pendenza esprime il rapporto tra dislivello e distanza orizzontale, calcolata a partire dalle curve di livello. Il calcolo di pendenza e profili altimetrici è un passaggio standard nella valutazione preliminare del terreno per progettazione infrastrutturale o agricola. Il profilo altimetrico è la sezione verticale del terreno lungo un tracciato, ottenuta interpolando i valori delle curve di livello.

Il modulo di deformazione lineare è invece un parametro della proiezione. Nessuna proiezione cartografica preserva contemporaneamente forme, aree e distanze. Ogni sistema di proiezione introduce deformazioni calcolabili con formule specifiche.

Parametro	Definizione	Implicazione pratica
Pendenza (%)	Dislivello / distanza orizzontale × 100	Valutazione accessibilità e stabilità del terreno
Profilo altimetrico	Sezione verticale lungo un tracciato	Progettazione di strade, canali, infrastrutture
Modulo di deformazione lineare	Rapporto scala locale / scala nominale	Correzione di misure di distanza su proiezioni UTM

Nelle proiezioni UTM, il modulo di deformazione varia con la distanza dal meridiano centrale del fuso. Al centro del fuso è pari a 0,9996; ai bordi supera 1. Per misure precise su aree vaste, questo valore va considerato nella correzione delle distanze misurate su carta.

La mia prospettiva sulla terminologia come strumento professionale

Ho visto professionisti esperti discutere per ore su risultati di analisi che differivano non per errori di metodo, ma per sistemi di riferimento non allineati. Un datum sbagliato, un confine tra WMS e WFS non chiaro, una simbologia interpretata senza leggere la legenda: ogni ambiguità terminologica si traduce in tempo perso e decisioni potenzialmente errate.

Nel mio lavoro, la precisione del linguaggio cartografico non è una formalità accademica. È l’infrastruttura invisibile di qualsiasi analisi territoriale affidabile. Quando un team usa “georeferenziazione” per intendere “ricampionamento”, ogni conversazione tecnica successiva diventa più lenta e meno affidabile.

La tendenza verso l’integrazione di rilievi aerei con GIS rende questa precisione ancora più urgente. I dati fotogrammetrici, i rilievi topografici automatizzati e i modelli tridimensionali producono output che attraversano più sistemi e più professionisti. Un glossario condiviso non è un lusso: è un prerequisito per l’interoperabilità reale.

— Raffaello

Overfly e i rilievi cartografici professionali

Quando la precisione cartografica è un requisito di progetto, non basta conoscere la terminologia. Servono dati acquisiti correttamente fin dall’origine. Overfly opera in tutta Italia con rilievi aerofotogrammetrici e LiDAR autorizzati ENAC, producendo ortofoto georeferenziate, modelli digitali del terreno e nuvole di punti pronti per l’integrazione GIS.

I professionisti che lavorano su cartografia digitale trovano in Overfly un partner tecnico capace di coprire l’intero flusso: dall’acquisizione aerea alla restituzione cartografica, con dati già conformi ai sistemi di riferimento richiesti. Per chi gestisce progetti edilizi o infrastrutturali, la guida sulla terminologia delle immagini aeree completa il quadro terminologico con focus specifico sulle acquisizioni da drone. Per approfondire la qualità dei dati acquisiti, la pagina sulla risoluzione delle immagini aeree chiarisce i parametri tecnici rilevanti per ogni tipo di progetto.

FAQ

Cos’è il datum in cartografia digitale?

Il datum è il sistema di riferimento geodetico che definisce la forma matematica della Terra usata come base per le coordinate geografiche. In Italia, il datum più usato nei GIS è ETRS89, spesso abbinato alla proiezione UTM.

Qual è la differenza tra WMS e WFS?

WMS restituisce immagini georeferenziate non interrogabili, utili per la visualizzazione. WFS fornisce accesso ai dati vettoriali con possibilità di query e modifica delle feature, secondo lo standard OGC WFS.

Georeferenziazione e ricampionamento sono la stessa cosa?

No. La georeferenziazione assegna coordinate/) a un’immagine raster, il ricampionamento ne modifica la struttura pixel per correggere distorsioni geometriche. Sono due operazioni distinte con effetti diversi sull’output finale.

Cosa sono i simboli areali in cartografia?

I simboli areali rappresentano superfici omogenee come boschi, zone urbanizzate o laghi. Si distinguono da quelli puntuali e lineari per la presenza di un riempimento che codifica la categoria tematica dell’area.

Come si calcola la pendenza da una mappa topografica?

La pendenza si calcola dividendo il dislivello tra due curve di livello per la distanza orizzontale corrispondente misurata in carta, applicando la scala nominale. Il risultato si esprime in percentuale o in gradi sessagesimali.
