Cos’è il rilievo topografico: guida per professionisti

Il rilievo topografico è molto più di una semplice misurazione del terreno. Si tratta di un processo tecnico-scientifico che misura posizioni relative e assolute con precisione millimetrica, integrando strumenti come stazioni totali, GNSS, laser scanner e droni APR. Per ingegneri, architetti e geografi, la definizione rilievo topografico racchiude un insieme di operazioni che condizionano la qualità di qualsiasi progetto: dalla progettazione di un’infrastruttura alla gestione del territorio. Comprendere cos’è il rilievo topografico, i suoi metodi e la sua evoluzione tecnologica è il punto di partenza per lavorare con dati affidabili.

Indice

Punti chiave
Cos’è il rilievo topografico: metodi e strumenti
Tipi di rilievi topografici e applicazioni
Dal campo al modello: il processo operativo
Droni e LiDAR: il salto di qualità nel rilievo moderno
La qualità non si automatizza: la mia esperienza sul campo
Come Overfly supporta i tuoi rilievi topografici
FAQ

Punti chiave

Punto	Dettagli
Definizione tecnica	Il rilievo topografico misura posizioni sul terreno con alta precisione usando strumenti classici e tecnologie digitali avanzate.
Tipi di rilievo	Esistono rilievi plano-altimetrici, tridimensionali, DTM e DSM, ciascuno con applicazioni specifiche in edilizia e ingegneria.
Processo operativo	La qualità finale dipende da pianificazione, raccolta dati in campo e post-processing con metodi statistici rigorosi.
Tecnologie moderne	Droni LiDAR e fotogrammetria riducono i tempi di rilievo fino al 70% mantenendo precisione al centimetro.
Integrazione BIM/GIS	Integrare i dati topografici in workflow BIM e GIS è oggi un requisito tecnico fondamentale per la coerenza progettuale.

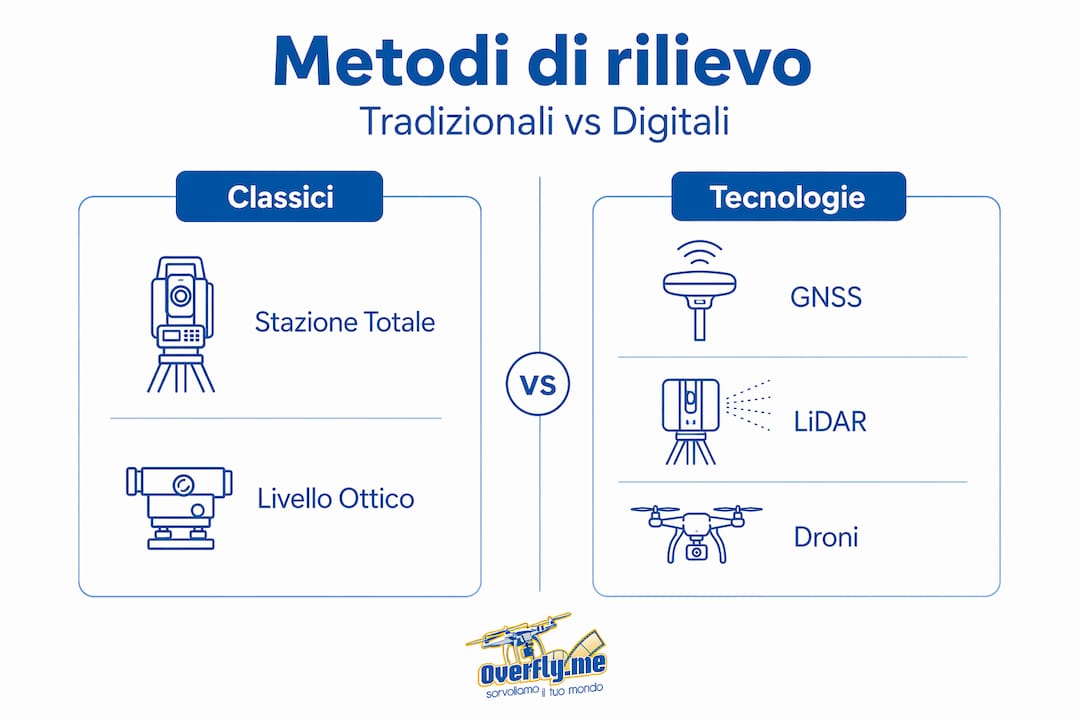

Cos’è il rilievo topografico: metodi e strumenti

Parlare di cos’è il rilievo topografico senza distinguere gli strumenti disponibili significa perdere metà del quadro. La scelta dello strumento determina precisione, tempi e costi del rilievo. Ogni progetto ha esigenze diverse, e conoscerle in anticipo è decisivo.

Strumenti classici e loro ruolo attuale

Stazione totale: misura angoli e distanze con precisione millimetrica, indispensabile per tracciamenti, frazionamenti catastali e contesti urbani ristretti.
Teodolite: misura solo angoli; oggi integrato nelle stazioni totali moderne, ma ancora presente in applicazioni specifiche.
Distanziometri laser: permettono misurazioni rapide di distanze senza stadia, utili in sopralluoghi preliminari.

La stazione totale e il GNSS sono strumenti complementari. Il GNSS è ideale per aree estese dove la velocità di acquisizione conta più della precisione assoluta. La stazione totale rimane insostituibile dove si richiedono tolleranze strette o si opera in ambienti con copertura satellitare ridotta, come gallerie o aree urbane dense.

Tecnologie avanzate: GNSS, LiDAR e droni

Il GNSS in modalità RTK (Real-Time Kinematic) fornisce posizioni georeferenziate con accuratezza centimetrica in tempo reale, riducendo drasticamente i tempi rispetto al metodo tradizionale con capisaldi. Il laser scanner terrestre acquisisce nuvole di punti 3D con densità elevata, applicato soprattutto al rilievo di strutture complesse, facciate o ambienti interni. I droni APR con sensori LiDAR o fotogrammetrici consentono di coprire superfici estese in tempi molto ridotti, con rilievi LiDAR al centimetro impossibili da ottenere con metodi terrestri in tempi equivalenti.

Consiglio Pro: Prima di scegliere lo strumento, definire la tolleranza richiesta dal progetto. Un rilievo catastale esige precisioni diverse rispetto a un rilievo per monitoraggio ambientale. Partire dai requisiti finali evita costose ripetizioni.

Tipi di rilievi topografici e applicazioni

Non esiste un unico tipo di rilievo topografico. La classificazione dipende dagli obiettivi del progetto, dalla scala di lavoro e dal prodotto finale atteso.

Tipo di rilievo	Caratteristiche principali	Applicazioni tipiche
Plano-altimetrico	Rileva planimetria e quote; output: planimetria con curve di livello	Progettazione stradale, lottizzazioni, reti idrauliche
Tridimensionale (3D)	Nuvola di punti completa; output: modello 3D dell’area	Rilievo di strutture, BIM, archeologia
DTM (Digital Terrain Model)	Solo terreno nudo, senza vegetazione o edifici	Analisi idrologiche, volumetriche, dissesto
DSM (Digital Surface Model)	Superficie completa con tutto ciò che è sopra il terreno	Pianificazione urbana, ombre solari, telecomunicazioni
nDSM (Normalized DSM)	Differenza tra DSM e DTM: altezze degli oggetti sul terreno	Calcolo altezze edifici, mappatura foreste

La distinzione tra DTM e DSM è fondamentale e spesso poco conosciuta al di fuori degli specialisti. Un DTM elimina vegetazione ed edifici per mostrare il terreno nudo, essenziale per analisi volumetriche e idrologiche. Il DSM include tutto ciò che si trova sulla superficie e serve per valutazioni urbanistiche o studi di copertura radio.

La scelta tra fotogrammetria e LiDAR dipende dal contesto operativo. In aree aperte con buona illuminazione, la fotogrammetria da drone produce ortofoto e modelli 3D con dettaglio visivo eccellente a costi contenuti. In presenza di vegetazione fitta o in condizioni di luce variabile, LiDAR è preferibile perché il laser penetra il fogliame e restituisce il profilo del terreno sottostante con accuratezza indipendente dalle condizioni ambientali.

Dal campo al modello: il processo operativo

Capire come si fa un rilievo topografico significa seguire ogni fase, dalla pianificazione al prodotto finale. Saltare anche uno solo di questi passaggi compromette l’intero risultato.

Pianificazione preliminare. Si definiscono obiettivi, tolleranze ammissibili e sistema di riferimento, locale o georeferenziato. La pianificazione puntuale è condizione necessaria per la qualità dei dati e la loro futura integrazione in ambienti BIM o GIS. Un errore in questa fase si propaga inevitabilmente nelle fasi successive.
Acquisizione dati in campo. Si eseguono le misurazioni con gli strumenti selezionati, verificando in tempo reale la coerenza delle letture. Per rilievi con drone, questa fase include il volo, la posa dei GCP (Ground Control Points) e la verifica della copertura.
Compensazione e calcolo. I dati grezzi vengono elaborati con metodi statistici, tipicamente i minimi quadrati, per distribuire gli errori residui in modo ottimale e garantire la coerenza geometrica del rilievo.
Post-processing e integrazione. Software specializzati generano il prodotto finale: planimetrie, modelli 3D, ortofoto, DTM o DSM. L’integrazione con BIM e GIS richiede attenzione ai formati di esportazione e alla coerenza dei sistemi di riferimento adottati.

Consiglio Pro: Non sottovalutare la fase di compensazione. In rilievi GNSS estesi, la compensazione in rete riduce gli errori sistematici in modo significativo rispetto alla semplice media delle misure. Usare software dedicati come Leica Geo Office o GNU Gama fa la differenza sulla qualità finale.

Droni e LiDAR: il salto di qualità nel rilievo moderno

L’evoluzione tecnologica ha cambiato profondamente l’importanza del rilievo topografico e le aspettative dei committenti. I droni non sono uno strumento alternativo alla topografia tradizionale: sono un’estensione che amplia ciò che è possibile fare, in meno tempo e con più dettaglio.

I vantaggi concreti che i professionisti riscontrano includono:

Riduzione dei tempi di rilievo. I rilievi LiDAR con drone riducono i tempi fino al 40-70% rispetto ai metodi terrestri, mantenendo precisione al centimetro. Per cantieri di grandi dimensioni, questo si traduce in settimane di lavoro risparmiate.
Accesso a zone difficili. Versanti in frana, aree allagate, coperture industriali: il drone raggiunge dove un operatore non può o non deve andare, eliminando rischi e tempi di attrezzatura.
Densità di dati. Una nuvola di punti LiDAR da drone può raggiungere decine di punti per metro quadro, un dettaglio impossibile con rilievi a terra in tempi equivalenti.
Integrazione con dati nazionali. Il progetto DTM nazionale prevede copertura di 302.000 km² con LiDAR aerotrasportato entro il 2026, con dati open source ad alta risoluzione (passo 25 cm, accuratezza altimetrica 8 cm). I rilievi aziendali possono integrarsi con questi dati per analisi territoriali di scala più ampia.
Open data cartografici. Dal 2025 la cartografia catastale vettoriale è accessibile gratuitamente tramite SPID in formato GML con licenza CC-BY 4.0, aprendo nuove possibilità di integrazione per studi tecnici e professionisti.

La qualità non si automatizza: la mia esperienza sul campo

Nel corso degli anni ho visto molti professionisti cadere nella stessa trappola: confondere la facilità di acquisizione dati con la garanzia di qualità. Con i droni e il LiDAR, raccogliere dati è diventato più rapido e accessibile. Ma l’eccessiva fiducia nell’automazione genera errori che si scoprono tardi, quando il progetto è già avanzato.

La competenza professionale resta indispensabile per interpretare e validare i dati. Un modello 3D visivamente perfetto può contenere errori sistematici invisibili senza una verifica statistica rigorosa. Ho visto ortofoto con distorsioni geometriche passate inosservate per settimane, con conseguenze sui calcoli volumetrici di cantieri importanti.

La vera sfida non è acquisire dati, ma gestirli correttamente lungo tutto il flusso BIM e GIS, assicurandone qualità e coerenza in ogni fase del progetto. Chi sa leggere i residui di una compensazione o verificare la coerenza di un modello digitale porta un valore che nessun software sostituisce.

— Raffaello

Come Overfly supporta i tuoi rilievi topografici

Overfly opera in Italia dal 2014 come operatore SAPR autorizzato ENAC, con esperienza diretta in aerofotogrammetria, rilievi LiDAR e mappatura geospaziale per committenti pubblici e privati. Per ogni progetto, Overfly seleziona la tecnologia più adatta: drone con sensore LiDAR, fotogrammetria ad alta risoluzione o termografia, con output integrabili direttamente in workflow BIM e GIS. Se stai pianificando un rilievo topografico e vuoi dati affidabili con tempi certi, scopri come ottenere dati precisi con droni e quale approccio è più adatto al tuo contesto operativo. Overfly gestisce anche le autorizzazioni per operazioni in aree urbane complesse e offre il servizio di timelapse cantieri come documentazione integrativa dei lavori.

FAQ

Cos’è un rilievo topografico in breve?

Il rilievo topografico è un processo tecnico che misura posizioni e quote sul terreno con alta precisione, usando strumenti come stazioni totali, GNSS, laser scanner e droni. Il risultato è un modello geometrico dell’area utile per progettazione, catasto e monitoraggio.

Qual è la differenza tra DTM e DSM?

Il DTM rappresenta il terreno nudo, privo di vegetazione ed edifici. Il DSM include tutte le superfici sopra il terreno. La distinzione è fondamentale per analisi volumetriche, idrologiche e urbanistiche corrette.

Quando conviene usare il LiDAR invece della fotogrammetria?

Il LiDAR è preferibile in presenza di vegetazione fitta o condizioni di luce variabile, perché il laser penetra il fogliame e rileva il terreno sottostante. La fotogrammetria è ottimale per aree aperte dove serve anche dettaglio visivo con ortofoto ad alta risoluzione.

Come si integra un rilievo topografico in un workflow BIM?

I dati del rilievo vengono esportati in formati compatibili (IFC, ReCap, LAS) e importati in software BIM come Revit o ArchiCAD. La coerenza del sistema di riferimento adottato in campo è condizione necessaria per evitare disallineamenti nel modello digitale.

Quanto tempo richiede un rilievo topografico con drone?

Per aree tra 10 e 50 ettari, un rilievo LiDAR con drone richiede tipicamente una giornata di lavoro sul campo più due o tre giorni di post-processing. I tempi si riducono fino al 70% rispetto ai metodi terrestri tradizionali su superfici estese o morfologicamente complesse.
