Terminologia immagini aeree: guida professionisti edili 2026

Molti professionisti del settore edile e della produzione video si trovano di fronte a una sfida comune: interpretare correttamente la terminologia tecnica delle riprese aeree. Termini come aerofotogrammetria, GCP, RTK, DSM e DTM creano spesso confusione durante la pianificazione dei progetti, causando incomprensioni con i fornitori di servizi e scelte tecnologiche inappropriate. Questa guida chiarisce i concetti essenziali per comunicare efficacemente con gli esperti di rilievi aerei, selezionare le tecnologie più adatte alle vostre esigenze e garantire la precisione necessaria ai vostri progetti di costruzione e documentazione video.

Indice

Fondamenti della terminologia aerofotogrammetrica
Tecnologie e strumenti: droni, aerei e sensori
Processo di rilievo aerofotogrammetrico e precisione dei dati
Aerofotogrammetria vs lidar: termini e applicazioni a confronto
Scopri i servizi professionali di overfly.me per rilievi aerei
Domande frequenti

Punti chiave

Punto	Dettagli
Terminologia fondamentale	Comprendere aerofotogrammetria, GCP, RTK, DSM e DTM è essenziale per la comunicazione tecnica precisa
Scelta della tecnologia	Droni e aeromobili tradizionali servono esigenze diverse in base all’area e al dettaglio richiesto
Precisione dei dati	Pianificazione accurata, calibrazione e elaborazione garantiscono risultati affidabili nei rilievi aerei
Impatto sul progetto	La tecnologia scelta influenza costi, precisione e idoneità per applicazioni edili o video specifiche

Fondamenti della terminologia aerofotogrammetrica

L’aerofotogrammetria rappresenta la tecnica di acquisizione e ricostruzione tridimensionale di oggetti e territori attraverso l’analisi di immagini aeree sovrapposte. Questa metodologia si basa su algoritmi sofisticati che trasformano fotografie bidimensionali in modelli digitali precisi, essenziali per la documentazione cantieri e la pianificazione edile.

Il processo si fonda su due tecnologie chiave: Structure from Motion (SfM) e Multi-View Stereo (MVS). SfM identifica automaticamente punti comuni tra diverse immagini dello stesso soggetto, ricostruendo la geometria tridimensionale della scena. MVS raffina questa ricostruzione creando superfici dense e dettagliate. L’aerofotogrammetria richiede sovrapposizione 70-80% delle immagini per garantire l’accuratezza della ricostruzione 3D attraverso questi algoritmi.

I Ground Control Points (GCP) sono punti di riferimento misurati con precisione sul terreno, utilizzati per georeferenziare e validare i modelli digitali. Questi marcatori fisici, posizionati strategicamente nell’area di rilievo, permettono di ancorare le ricostruzioni virtuali alle coordinate geografiche reali. La tecnologia RTK (Real-Time Kinematic) rappresenta un’alternativa avanzata ai GCP tradizionali, consentendo ai droni di registrare posizioni centimetriche in tempo reale durante il volo.

La distinzione tra DSM e DTM è fondamentale per interpretare correttamente i risultati. Il Digital Surface Model (DSM) rappresenta tutte le superfici visibili, inclusi edifici, vegetazione e infrastrutture. Il Digital Terrain Model (DTM) raffigura esclusivamente il terreno nudo, eliminando gli elementi soprastanti. Per progetti edili, il DSM fornisce informazioni complete sullo stato attuale del cantiere, mentre il DTM serve per analisi topografiche e calcoli volumetrici del suolo.

Consiglio Pro: Quando richiedete un preventivo per rilievi aerei, specificate sempre se necessitate di DSM, DTM o entrambi. Questa precisione terminologica evita incomprensioni e garantisce che riceviate esattamente i dati necessari per il vostro progetto.

SfM: algoritmo che ricostruisce la geometria 3D da immagini multiple
MVS: tecnica che genera superfici dense e dettagliate dai dati SfM
GCP: punti di controllo a terra per validazione e georeferenziazione
RTK: sistema GPS ad alta precisione per posizionamento centimetrico

Tecnologie e strumenti: droni, aerei e sensori

La scelta tra droni e aeromobili tradizionali influenza direttamente qualità, costi e tempi dei rilievi aerofotogrammetrici. I droni professionali come DJI Air 3S, Mavic 3 Enterprise e Phantom 4 RTK dominano il mercato dei rilievi edili per la loro versatilità e precisione. Questi sistemi offrono alta risoluzione spaziale a basse altitudini per aree contenute, risultando ideali per cantieri urbani e documentazione dettagliata.

I droni equipaggiati con sistemi RTK raggiungono precisione centimetrica adatta ai rilievi professionali, eliminando o riducendo drasticamente la necessità di GCP fisici. Questa capacità accelera le operazioni sul campo e riduce i costi complessivi del progetto. La tecnologia RTK integrata permette ai droni di correggere in tempo reale gli errori GPS, garantendo coordinate accurate per ogni fotogramma acquisito.

Caratteristica	Droni professionali	Aeromobili tradizionali
Copertura area	Fino a 200 ettari per volo	Migliaia di ettari per missione
Risoluzione spaziale	1-3 cm per pixel	5-15 cm per pixel
Costo operativo	Basso, flessibile	Alto, richiede pianificazione estesa
Accessibilità zone	Eccellente, aree pericolose o ristrette	Limitata, richiede spazi aperti
Tempo di deployment	Minuti, operazioni rapide	Ore o giorni di preparazione

La calibrazione dei sensori rappresenta un passaggio cruciale spesso sottovalutato. Ogni fotocamera presenta distorsioni ottiche uniche che devono essere misurate e compensate durante l’elaborazione. I droni professionali utilizzano sensori calibrati in fabbrica, ma verifiche periodiche garantiscono risultati costanti nel tempo. Temperature estreme, vibrazioni e urti possono alterare le caratteristiche ottiche, rendendo necessarie ricalibrazioni regolari.

Consiglio Pro: Per cantieri sotto i 100 ettari, i droni RTK offrono il miglior rapporto qualità-prezzo. Oltre questa dimensione, valutate aeromobili tradizionali o multiple sessioni di volo con droni per ottimizzare tempi e costi.

La pianificazione dei voli richiede software specializzati che calcolano automaticamente traiettorie, sovrapposizioni e parametri di acquisizione. Questi strumenti considerano altitudine, velocità, angolazione della fotocamera e condizioni di luce per massimizzare la qualità dei dati raccolti. Un piano di volo accurato previene lacune nella copertura e garantisce la sovrapposizione necessaria agli algoritmi di ricostruzione.

Droni RTK: eliminano o riducono drasticamente i GCP necessari
Sensori multispettrali: acquisiscono dati oltre lo spettro visibile per analisi specializzate
Gimbal stabilizzati: compensano vibrazioni e movimenti per immagini nitide
Batterie intelligenti: monitorano autonomia e ottimizzano la gestione energetica

Processo di rilievo aerofotogrammetrico e precisione dei dati

Il flusso di lavoro aerofotogrammetrico si articola in quattro fasi principali che determinano la qualità finale dei risultati. La pianificazione del volo costituisce il fondamento dell’intero processo, definendo parametri critici come altitudine, velocità, sovrapposizione e configurazione della fotocamera. Software dedicati calcolano automaticamente il numero di immagini necessarie e la durata stimata della missione.

Pianificazione: definizione dell’area, scelta dei parametri di volo e preparazione delle autorizzazioni
Acquisizione: esecuzione del volo automatico o manuale con monitoraggio costante della qualità
Georeferenziazione: collegamento delle immagini alle coordinate geografiche tramite GCP o RTK
Elaborazione: ricostruzione 3D, generazione di ortofoto, DSM, DTM e altri prodotti finali

La sovrapposizione delle immagini rappresenta il parametro più critico per la ricostruzione accurata. Una copertura dell’80% in direzione longitudinale e del 70% in quella trasversale garantisce che ogni punto del terreno appaia in almeno cinque fotogrammi diversi. Questa ridondanza permette agli algoritmi di triangolare con precisione la posizione tridimensionale di ogni elemento visibile.

La georeferenziazione tramite GCP o dati RTK/PPK è essenziale per ottenere alta accuratezza in modelli 3D e ortomosaici. I GCP tradizionali richiedono rilievi topografici sul campo prima del volo, mentre i sistemi RTK integrati nei droni registrano coordinate precise automaticamente durante l’acquisizione. La tecnologia PPK (Post-Processed Kinematic) offre un compromesso, elaborando i dati GPS dopo il volo per ottenere precisioni simili all’RTK.

Consiglio Pro: Posizionate sempre almeno quattro GCP agli angoli dell’area di rilievo e alcuni punti centrali per validare l’accuratezza, anche quando utilizzate droni RTK. Questa verifica incrociata identifica eventuali problemi nel sistema di posizionamento.

I tempi di rilievo si sono ridotti drasticamente rispetto ai metodi tradizionali. Un cantiere di 50 ettari richiede tipicamente 30-45 minuti di volo con un drone professionale, contro le diverse ore o giorni necessari per rilievi topografici terrestri. L’aerofotogrammetria con drone raggiunge precisioni 2-3 cm con sistemi RTK, notevolmente superiore ai metodi tradizionali e adeguata alla maggior parte delle applicazioni edili.

La calibrazione della fotocamera influenza direttamente l’accuratezza geometrica del modello finale. Distorsioni radiali e tangenziali della lente devono essere misurate e compensate durante l’elaborazione. I software fotogrammetrici moderni eseguono questa calibrazione automaticamente durante la ricostruzione, ma fotocamere pre-calibrate producono risultati più affidabili e riducono i tempi di calcolo.

La tecnologia RTK nei cantieri edili ha rivoluzionato l’efficienza dei rilievi, permettendo di ottenere dati georeferenziati accurati senza la necessità di posizionare e misurare numerosi punti di controllo a terra. Questa innovazione riduce significativamente i tempi di preparazione e i costi operativi, mantenendo standard di precisione professionali.

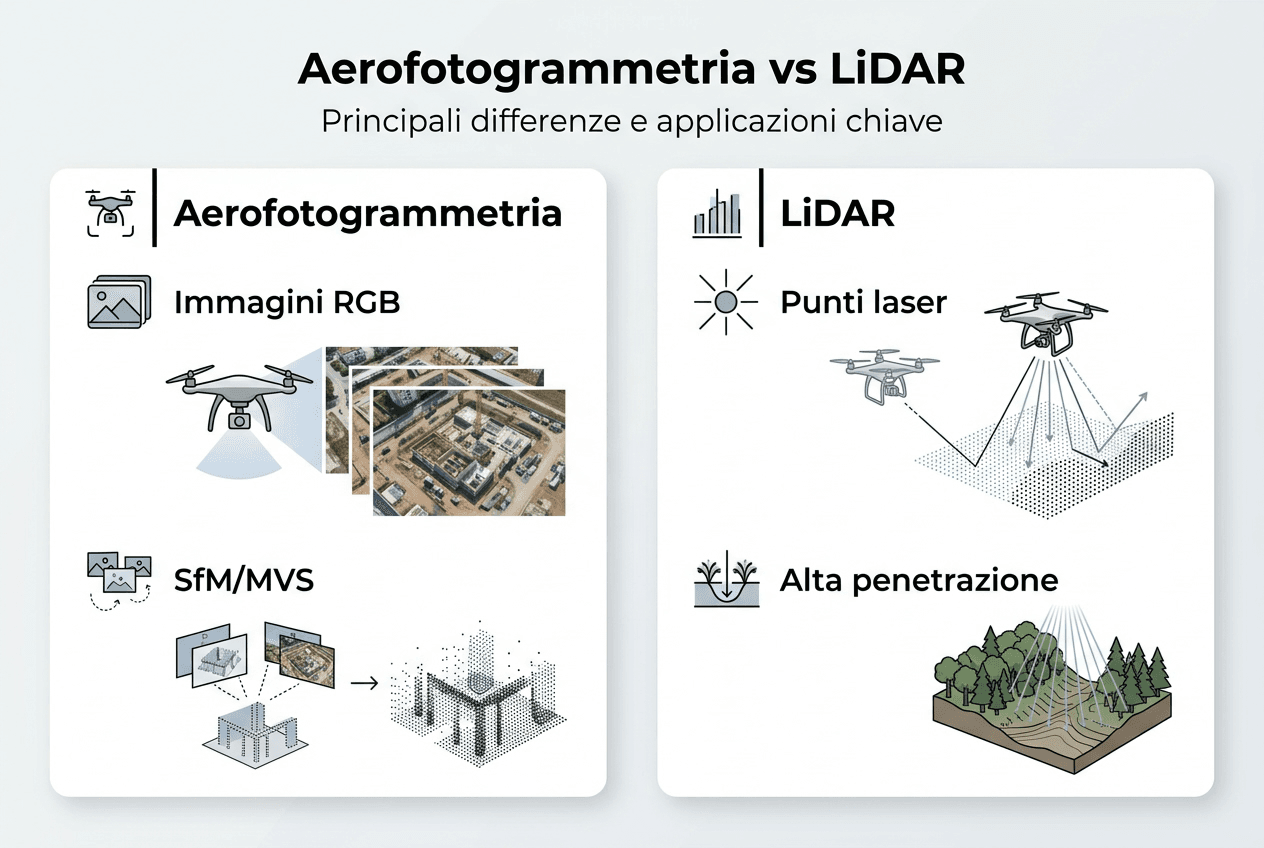

Aerofotogrammetria vs LiDAR: termini e applicazioni a confronto

La distinzione tra aerofotogrammetria e LiDAR (Light Detection and Ranging) genera frequente confusione tra i professionisti. L’aerofotogrammetria ricostruisce superfici analizzando immagini fotografiche, mentre il LiDAR utilizza impulsi laser per misurare direttamente le distanze. Entrambe le tecnologie producono modelli tridimensionali, ma con caratteristiche e applicazioni ottimali diverse.

Il LiDAR eccelle nella penetrazione della vegetazione, raggiungendo il terreno sottostante attraverso piccole aperture nel fogliame. Questa capacità lo rende insostituibile per mappature forestali, rilievi archeologici sotto copertura vegetale e analisi topografiche in aree boschive. L’aerofotogrammetria, invece, cattura esclusivamente le superfici visibili, producendo rappresentazioni fotografiche realistiche ideali per documentazione visiva e monitoraggio cantieri.

Aspetto	Aerofotogrammetria	LiDAR
Precisione verticale	5-10 cm con RTK	2-5 cm tipica
Penetrazione vegetazione	Nessuna, solo superfici visibili	Eccellente, raggiunge il terreno
Informazioni cromatiche	Complete, immagini fotografiche	Assenti, solo dati geometrici
Costo per ettaro	Basso, accessibile	Medio-alto, tecnologia specializzata
Condizioni operative	Richiede luce solare adeguata	Funziona anche di notte
Tempo elaborazione	Medio, richiede calcoli intensivi	Rapido, dati diretti

La terminologia LiDAR introduce concetti specifici come nuvole di punti, classificazione automatica e intensità di ritorno. Una nuvola di punti LiDAR contiene milioni di coordinate tridimensionali, ciascuna con informazioni sull’intensità del segnale riflesso. Gli algoritmi di classificazione separano automaticamente vegetazione, edifici, terreno e altri elementi, facilitando l’estrazione del DTM.

La scelta tra aerofotogrammetria e LiDAR dipende dal tipo di progetto: dettagli visivi o penetrazione vegetazione sono criteri chiave. Per cantieri edili urbani, l’aerofotogrammetria offre documentazione fotografica completa e costi contenuti. Per progetti in aree boschive o con necessità di modelli del terreno sotto vegetazione fitta, il LiDAR rappresenta l’unica soluzione efficace.

Consiglio Pro: Considerate l’integrazione di entrambe le tecnologie per progetti complessi. L’aerofotogrammetria fornisce ortofoto dettagliate e modelli 3D realistici, mentre il LiDAR garantisce accuratezza topografica anche sotto vegetazione. Questa combinazione massimizza il valore dei dati raccolti.

I rilievi LiDAR con drone stanno diventando più accessibili grazie alla miniaturizzazione dei sensori laser. Droni equipaggiati con LiDAR leggero offrono flessibilità operativa simile all’aerofotogrammetria, combinando i vantaggi della penetrazione vegetale con la manovrabilità dei sistemi unmanned. Questa tecnologia emergente amplia le possibilità per professionisti che necessitano di precisione topografica in ambienti complessi.

Scopri i servizi professionali di Overfly.me per rilievi aerei

Padroneggiare la terminologia tecnica rappresenta solo il primo passo verso rilievi aerei di successo. La realizzazione pratica richiede competenze operative, autorizzazioni specifiche e tecnologie all’avanguardia che pochi fornitori possono garantire.

Overfly.me opera dal 2014 come leader nei servizi di rilievi aerei autorizzati ENAC, specializzandosi in aerofotogrammetria con droni RTK per il settore edile e della produzione video. I nostri operatori certificati gestiscono l’intero processo, dalla pianificazione dei voli conformi alle normative 2026 alla consegna di DSM, DTM, ortofoto e modelli 3D con precisione professionale. La tecnologia RTK integrata nei nostri droni garantisce accuratezza centimetrica, eliminando ritardi e costi legati al posizionamento di numerosi GCP. Affidatevi alla nostra esperienza decennale per trasformare la complessità tecnica in dati utilizzabili immediatamente nei vostri progetti.

Domande frequenti

Qual è la differenza tra aerofotogrammetria e fotogrammetria terrestre?

L’aerofotogrammetria acquisisce immagini da droni o aeromobili per mappare grandi aree come cantieri, infrastrutture o territori estesi. La fotogrammetria terrestre utilizza fotocamere posizionate a terra per rilevare elementi specifici come facciate, strutture o oggetti di dimensioni limitate. Entrambe producono modelli 3D accurati, ma differiscono per prospettiva, scala operativa e strumentazione impiegata. La scelta dipende dall’estensione dell’area e dal tipo di dettaglio richiesto.

Perché è importante la sovrapposizione delle immagini nelle riprese aeree?

Una sovrapposizione di almeno 70-80% consente agli algoritmi fotogrammetrici di identificare punti comuni tra fotogrammi consecutivi e ricostruire con precisione la geometria tridimensionale. Ogni punto del terreno deve apparire in almeno cinque immagini diverse per triangolazioni accurate. Senza adeguata sovrapposizione, il modello 3D risulterà incompleto, con lacune nei dati o errori geometrici che compromettono l’affidabilità delle misurazioni.

Quando conviene usare LiDAR invece dell’aerofotogrammetria?

Il LiDAR è la scelta ottimale per penetrare vegetazione fitta e ottenere modelli del terreno nudo in aree boschive, dove l’aerofotogrammetria cattura solo la copertura vegetale. Risulta preferibile anche per progetti che richiedono precisione verticale estrema o rilievi in condizioni di scarsa illuminazione. L’aerofotogrammetria è ideale per monitoraggio visivo, documentazione fotografica realistica e progetti edili urbani dove le informazioni cromatiche e la rappresentazione fedele delle superfici sono prioritarie.

Quanto tempo richiede un rilievo aerofotogrammetrico completo?

Il volo effettivo per un cantiere di 50 ettari richiede tipicamente 30-45 minuti con un drone professionale, incluse le procedure di sicurezza. L’elaborazione dei dati necessita di 6-24 ore di calcolo automatico, a seconda della potenza hardware e della risoluzione richiesta. I tempi complessivi dal sopralluogo iniziale alla consegna dei prodotti finali variano da 3 a 7 giorni lavorativi, considerando pianificazione, autorizzazioni, condizioni meteorologiche favorevoli e controllo qualità.

I droni RTK eliminano completamente la necessità di GCP?

I droni RTK riducono drasticamente il numero di GCP necessari, ma non li eliminano completamente per progetti che richiedono massima accuratezza certificata. Tipicamente, 3-5 punti di controllo strategici validano la precisione del sistema RTK e identificano eventuali malfunzionamenti. Per applicazioni standard come monitoraggio cantieri o documentazione generale, i droni RTK forniscono precisione adeguata senza GCP aggiuntivi. Progetti topografici ufficiali o rilievi per progettazione strutturale beneficiano sempre di alcuni punti di verifica a terra.
