Cos’è la modellazione 3D aerea: guida per professionisti

La modellazione 3D aerea non è fotografia. È qualcosa di molto più preciso e strategicamente utile. Cos’è la modellazione 3D aerea, nella pratica? È il processo che trasforma migliaia di immagini acquisite da drone in modelli digitali tridimensionali georeferenziati, con precisioni nell’ordine del centimetro. Per professionisti e aziende che gestiscono cantieri, rilievi topografici o pianificazione urbana, questa tecnologia cambia radicalmente la qualità delle decisioni progettuali. Non si tratta di documentazione visiva: si tratta di dati geospaziali strutturati, pronti per essere integrati in GIS, BIM e CAD.

Indice

Punti chiave
Cos’è la modellazione 3D aerea: definizione e tecniche
Applicazioni nei settori edilizio e urbanistico
Vantaggi e limiti rispetto ai metodi tradizionali
Software per la modellazione 3D aerea
Integrare la modellazione 3D nei processi aziendali
La mia prospettiva sull’evoluzione di questa tecnologia
Overfly per la modellazione 3D aerea professionale
FAQ

Punti chiave

Punto	Dettagli
Non è solo fotografia	La modellazione 3D aerea genera dati geospaziali precisi, non semplici immagini.
Precisione al centimetro	Con sovrapposizione immagini superiore al 75%, si raggiunge precisione di 1-5 cm.
Applicazioni trasversali	Edilizia, urbanistica, gestione infrastrutture e monitoraggio cantieri traggono vantaggio diretto.
Integrazione immediata	I modelli generati si importano direttamente in software GIS, BIM e CAD.
Servizi senza investimenti diretti	Affidarsi a operatori come Overfly elimina la necessità di dotarsi di hardware e software specializzati.

Cos’è la modellazione 3D aerea: definizione e tecniche

La modellazione 3D aerea è il processo di acquisizione di serie fotografiche aeree sovrapposte, elaborate da algoritmi specifici per generare rappresentazioni tridimensionali precise di terreni, edifici o infrastrutture. Il cuore tecnologico è la fotogrammetria, applicata tramite due algoritmi principali.

Il primo è SfM (Structure from Motion): analizza le corrispondenze tra punti comuni in immagini scattate da posizioni diverse, ricostruendo la geometria della scena. Il secondo è MVS (Multi-View Stereo): a partire dalla geometria ricostruita, genera una nuvola di punti densa che descrive ogni superficie con estremo dettaglio. Secondo dati tecnici di settore, la precisione fotogrammetrica può raggiungere 1-5 cm con una sovrapposizione delle immagini superiore al 75%.

I prodotti finali che si ottengono da questo processo includono:

Nuvole di punti dense: milioni di punti georeferenziati che descrivono superfici in tre dimensioni
Modelli mesh 3D: superfici continue derivate dalle nuvole di punti, texturizzate con le fotografie originali
Ortofoto: immagini aeree corrette geometricamente, equivalenti a mappe metriche planimetriche
DTM e DSM: modelli del terreno digitale e di superficie, utili per analisi idrologiche, volumetriche e di visibilità

La differenza rispetto ad altre tecniche 3D tradizionali è sostanziale: mentre un laser scanner terrestre richiede posizionamenti multipli e tempi operativi molto lunghi, la fotogrammetria da drone acquisisce dati su aree vaste in tempi ridotti e con una flessibilità operativa notevolmente superiore.

Consiglio Pro: Quando richiedete un servizio di modellazione 3D aerea, specificate sempre il livello di precisione richiesto e l’uso finale del modello. Un DTM per analisi idrologica ha requisiti diversi da un modello mesh per documentazione BIM.

Applicazioni nei settori edilizio e urbanistico

La modellazione 3D aerea è diventata uno strumento operativo concreto in numerosi ambiti professionali. Ecco i principali contesti in cui genera valore misurabile:

Pianificazione urbana e progettazione BIM: i modelli tridimensionali georeferenziati alimentano direttamente i flussi di lavoro BIM, fornendo la base geometrica reale su cui progettare interventi. L’integrazione con sistemi informativi territoriali consente analisi di contesto molto più accurate rispetto a rilievi tradizionali.
Monitoraggio avanzamento cantieri: con riprese periodiche, è possibile confrontare lo stato di avanzamento reale con il progetto, identificare scostamenti e documentare ogni fase. Il monitoraggio periodico con drone riduce significativamente i rischi di dispute contrattuali grazie alla documentazione oggettiva.
Asset management e manutenzione infrastrutture: ponti, viadotti, reti ferroviarie e impianti industriali beneficiano di modelli 3D aggiornati per pianificare interventi manutentivi con dati precisi, senza accessi fisici rischiosi.
Rilievi topografici e analisi territoriale: per computi metrici estimativi, verifica di volumi di scavo o analisi morfologiche, i rilievi fotogrammetrici offrono un livello di dettaglio difficilmente raggiungibile con strumentazione a terra su aree estese.
Integrazione in GIS e CAD: i modelli 3D aereo si importano nativamente nei principali software GIS e CAD. Come confermato dalla letteratura tecnica di settore, il supporto a ortofoto e DTM integrati in GIS/BIM rende questi dati immediatamente operativi nei flussi di lavoro esistenti.

Consiglio Pro: Per il monitoraggio cantieri, programmate rilievi periodici a cadenza fissa fin dall’inizio del progetto. La comparazione tra modelli successivi nel tempo è molto più efficace della documentazione puntuale.

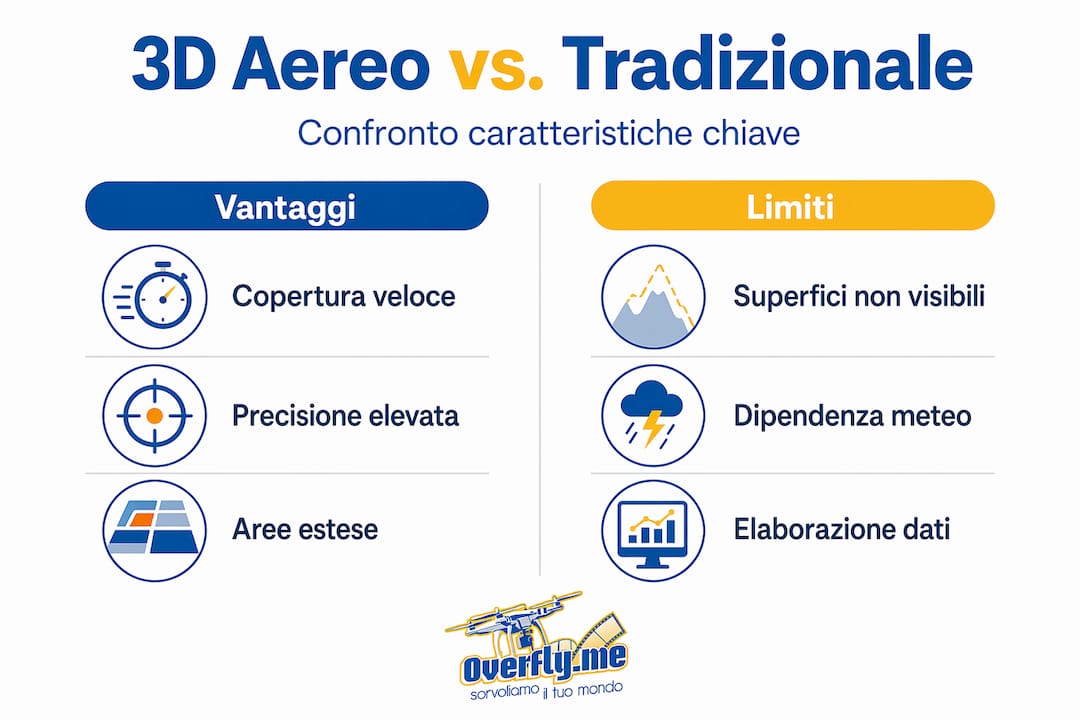

Vantaggi e limiti rispetto ai metodi tradizionali

Per capire quando la modellazione 3D aerea è la scelta giusta, è utile confrontarla con le alternative disponibili.

Metodo	Velocità	Precisione	Copertura	Limiti principali
Fotogrammetria da drone	Alta	1-5 cm	Ampia	Dipende dalle condizioni meteo
Laser scanner terrestre	Bassa	Molto alta	Locale	Tempi lunghi, accesso fisico necessario
LiDAR da drone	Alta	Sub-centimetrico	Ampia	Costo elevato, dati più complessi
Rilievo topografico tradizionale	Molto bassa	Alta	Limitata	Tempi e costi elevati per aree grandi

La modellazione aerea eccelle quando si tratta di coprire aree estese in tempi brevi. I rilievi LiDAR con drone mostrano riduzioni dei tempi di rilievo fino al 70% rispetto a metodi tradizionali. Il limite principale rimane la dipendenza dalle condizioni atmosferiche: vento forte, nebbia o pioggia possono compromettere la qualità delle immagini acquisite.

Un secondo limite riguarda le superfici non visibili dall’alto. Gallerie, sottoponte o strutture cave richiedono integrazione con scanner terrestri o ispezioni dedicate. La scelta ottimale in molti progetti professionali è quindi l’approccio ibrido: fotogrammetria aerea per le aree accessibili e altri metodi per i dettagli specifici.

Software per la modellazione 3D aerea

Il processo di elaborazione dei dati acquisiti dal drone richiede software specializzati. I più diffusi tra i professionisti sono tre: Pix4D, orientato alla precisione cartografica e al mercato professionale; Agisoft Metashape, apprezzato per la flessibilità e la qualità dei modelli mesh; RealityCapture, noto per la velocità di elaborazione su dataset molto grandi. Questi strumenti permettono di generare nuvole di punti, mesh 3D e ortofoto ad alta definizione a partire dalle immagini aeree.

Le funzionalità che distinguono un buon software per modellazione aerea includono:

Elaborazione automatizzata delle immagini con calibrazione fotogrammetrica
Generazione di nuvole di punti dense e mesh texturizzate
Esportazione in formati compatibili con GIS (LAS, GeoTIFF) e CAD (OBJ, FBX, DXF)
Integrazione con punti di controllo a terra (GCP) per migliorare la georeferenziazione

Per un’azienda che vuole integrare questi dati nei propri processi senza gestire direttamente l’elaborazione, affidarsi a un operatore specializzato è la scelta più efficiente. I file consegnati sono già pronti per essere importati nel software gestionale o di progettazione già in uso.

Integrare la modellazione 3D nei processi aziendali

L’adozione della modellazione 3D aerea nei flussi di lavoro aziendali produce vantaggi concreti e misurabili. I principali benefici operativi riguardano:

Decisioni basate su dati reali: i modelli georeferenziati eliminano le ambiguità interpretative tipiche dei rilievi manuali, fornendo una base oggettiva per le scelte progettuali
Riduzione degli errori di progetto: la disponibilità di dati precisi fin dalle fasi iniziali riduce le varianti in corso d’opera, con impatto diretto sui costi
Monitoraggio continuo con rilievi periodici: aggiornamenti regolari del modello 3D del cantiere permettono un controllo dell’avanzamento lavori molto più affidabile rispetto alle tradizionali ispezioni visive
Integrazione diretta in sistemi GIS e BIM: i dati aerei si trasformano in asset informativi persistenti, non in documenti statici

Il valore strategico di questa tecnologia è amplificato quando si integra con la progettazione urbana avanzata. Per aziende e amministrazioni che gestiscono progetti BIM e Digital Twin, la modellazione aerea fornisce la base dati reale su cui costruire il gemello digitale dell’opera.

La mia prospettiva sull’evoluzione di questa tecnologia

Ho seguito da vicino l’evoluzione della modellazione 3D aerea negli ultimi anni in Italia, e quello che mi colpisce di più non è la tecnologia in sé. È la velocità con cui sta diventando un prerequisito, non un’opzione avanzata.

Cinque anni fa, richiedere un modello 3D georeferenziato di un cantiere era considerato un’esigenza di nicchia. Oggi, i committenti più strutturati lo inseriscono nei capitolati di appalto come requisito standard. Il punto critico che vedo ancora irrisolto in molte aziende italiane è il salto concettuale: questi non sono file grafici, sono dati geospaziali dinamici che devono entrare nei sistemi informativi e alimentare le decisioni operative.

Quello che trovo particolarmente efficace nei servizi che Overfly propone è proprio la capacità di consegnare dati già strutturati e integrabili, eliminando il problema dell’adozione tecnologica diretta. Non serve acquistare droni, né formare personale su software complessi. Il vantaggio competitivo si ottiene semplicemente richiedendo il servizio.

— Raffaello

Overfly per la modellazione 3D aerea professionale

Overfly lavora con professionisti e aziende in tutta Italia dal 2014, con autorizzazione ENAC per operare in ambienti urbani e complessi. I servizi di rilievo fotogrammetrico e modellazione 3D vengono progettati sulle specifiche del cliente: dalle ortofoto per la pianificazione urbana ai modelli mesh per il BIM, fino al monitoraggio periodico dei cantieri e ai timelapse che documentano ogni fase costruttiva.

Affidarsi a Overfly significa ricevere dati pronti per l’uso, georeferenziati e compatibili con i principali software GIS, CAD e BIM. Nessuna gestione diretta di attrezzature o autorizzazioni. Per ricevere un preventivo personalizzato, consulta la guida ai termini tecnici per capire esattamente cosa richiedere, oppure contatta direttamente il team Overfly per un’analisi del progetto.

FAQ

Cos’è la modellazione 3D aerea in breve?

È il processo che trasforma immagini aeree acquisite da drone in modelli tridimensionali georeferenziati tramite algoritmi fotogrammetrici. I risultati includono nuvole di punti, mesh 3D, ortofoto e modelli del terreno.

Che precisione si ottiene con la fotogrammetria da drone?

Con una sovrapposizione delle immagini superiore al 75%, la precisione raggiunge 1-5 cm, sufficiente per rilievi topografici, computi metrici e modellazione BIM.

Quali settori usano la modellazione 3D aerea?

Edilizia, urbanistica, gestione infrastrutture, archeologia e monitoraggio ambientale. Ogni settore utilizza i modelli per scopi diversi: dalla progettazione alla verifica di conformità.

Come si integra il modello 3D nel flusso di lavoro aziendale?

I file generati si esportano in formati standard compatibili con GIS (GeoTIFF, LAS) e CAD/BIM (OBJ, DXF, IFC). L’integrazione con GIS e BIM avviene senza necessità di conversioni aggiuntive.

Serve dotarsi di droni propri per usare questa tecnologia?

No. Servizi come quelli offerti da Overfly forniscono i dati elaborati chiavi in mano, incluse le autorizzazioni ENAC necessarie per operare in zone urbane o critiche. Il cliente riceve direttamente i modelli 3D pronti all’uso.
