Mappatura 3D: definizione tecnica per professionisti

La definizione di mappatura 3D è spesso ridotta a un’idea visiva: una nuvola di punti colorata che ricorda vagamente un edificio o un terreno. Questa semplificazione nasconde decenni di sviluppo tecnologico e, soprattutto, ignora la distinzione critica tra raccolta di dati geometrici grezzi e produzione di modelli informativi utilizzabili. Per architetti, ingegneri, urbanisti e geodeti, capire cosa sia realmente la mappatura 3D, ovvero il rilievo tridimensionale nel linguaggio tecnico di settore, significa poter valutare la qualità di un servizio, confrontare tecnologie e prendere decisioni progettuali fondate.

Indice

Punti chiave
Che cos’è la mappatura 3D: la definizione tecnica
Dalla nuvola di punti al modello informativo
Applicazioni pratiche della mappatura 3D
Le tecnologie di Overfly per rilievi 3D professionali
La mia prospettiva sull’evoluzione del rilievo 3D
Come Overfly supporta i tuoi progetti di rilievo 3D
FAQ

Punti chiave

Punto	Dettaglio
Definizione tecnica precisa	La mappatura 3D produce modelli spaziali georeferenziati, non semplici rappresentazioni visive di punti.
Nuvola di punti vs. modello informativo	Una nuvola di punti richiede interpretazione semantica per diventare dato utile in processi BIM o digital twin.
Tecnologie integrate	LiDAR, GNSS RTK e fotogrammetria lavorano insieme per garantire precisione centimetrica e affidabilità.
Applicazioni trasversali	I settori che beneficiano del rilievo 3D includono ingegneria infrastrutturale, urbanistica, archeologia e gestione territoriale.
Qualità oltre la densità	La precisione di un rilievo dipende dall’affidabilità informativa, non solo dalla quantità di punti acquisiti.

Che cos’è la mappatura 3D: la definizione tecnica

Il rilievo tridimensionale, comunemente noto come mappatura 3D, è il processo di acquisizione, elaborazione e restituzione di dati spaziali che descrivono la geometria e la posizione assoluta di oggetti o superfici nello spazio fisico. Il risultato non è un’immagine, ma un dataset strutturato che associa a ogni punto misurato coordinate X, Y e Z georeferenziate nel sistema di riferimento terrestre.

Alla base di tutto c’è la nuvola di punti: un insieme di milioni (o miliardi) di punti discreti generati da sensori attivi o passivi. Come si genera concretamente?

LiDAR (Light Detection and Ranging): emette impulsi laser e misura il tempo di ritorno per calcolare la distanza con precisione millimetrica. Montato su drone, genera nuvole dense e accurate anche su superfici difficili.
Fotogrammetria: elabora immagini sovrapposte per ricavare geometria 3D tramite correlazione automatica di punti omologhi. Efficace su superfici texturizzate.
SLAM (Simultaneous Localization and Mapping): tecnologia che permette di costruire una mappa 3D dell’ambiente in tempo reale senza riferimenti esterni. La tecnologia OmniSLAM raggiunge precisioni entro 2 cm senza GPS, rendendola adatta a tunnel, interni complessi e aree senza copertura satellitare.
GNSS RTK: sistema di posizionamento satellitare in tempo reale che assegna coordinate assolute ai punti rilevati. L’integrazione di GNSS RTK e LiDAR produce nuvole di punti con precisione centimetrica georeferenziata, eliminando la necessità di correzioni manuali massive in post-elaborazione.

La differenza fondamentale tra una semplice rappresentazione geometrica e un modello georeferenziato sta proprio qui: il secondo posiziona ogni punto in un sistema di coordinate reali, condivisibile e integrabile con altri dataset geografici, catastali o progettuali. Senza georeferenziazione, il dato 3D rimane un oggetto isolato, privo di connessione con il mondo fisico misurabile.

Dalla nuvola di punti al modello informativo

Acquisire una nuvola di punti è il primo passo, non il risultato finale. Questo è il malinteso più diffuso tra chi si avvicina alla mappatura 3D per la prima volta.

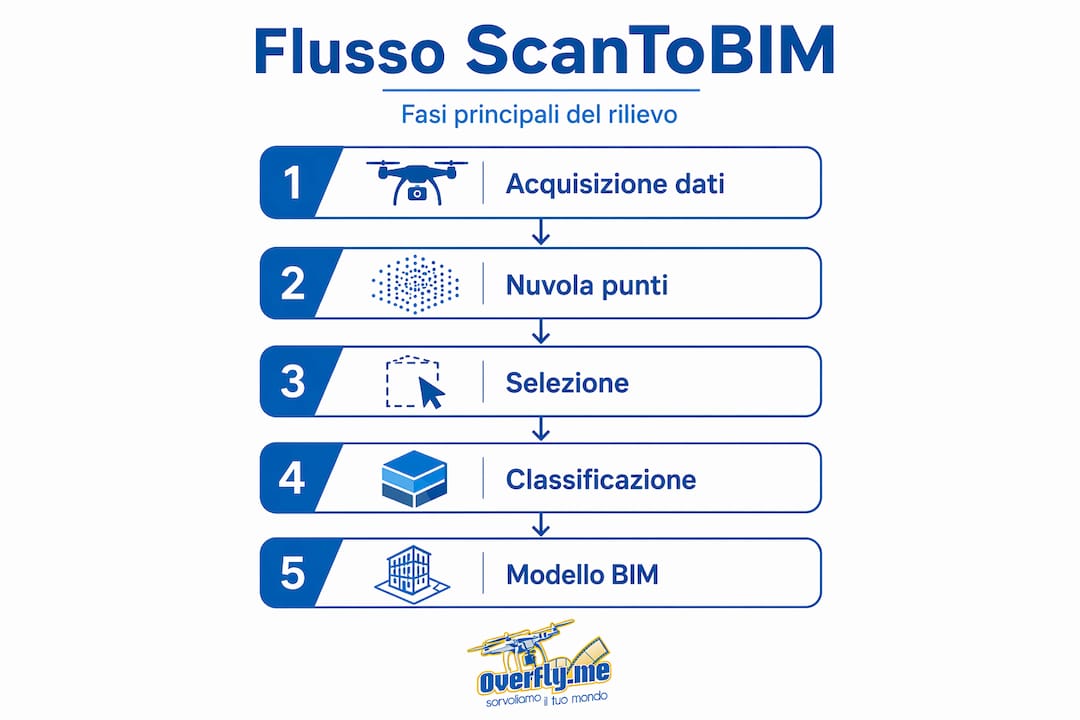

La nuvola di punti è geometria pura. Non sa distinguere un muro portante da una controsoffittatura, una tubazione idraulica da un elemento strutturale. Per diventare un modello BIM affidabile o un digital twin operativo, il dato grezzo deve attraversare un processo articolato:

Lettura e segmentazione: il software identifica regioni omogenee nella nuvola, raggruppando punti per caratteristiche geometriche o di riflettanza.
Classificazione semantica: a ogni segmento viene attribuito un significato costruttivo (pavimento, parete, trave, impianto). Questo passaggio richiede conoscenza del contesto edilizio o infrastrutturale.
Modellazione ScanToBIM: le regioni classificate vengono convertite in oggetti parametrici all’interno di ambienti come Revit o ArchiCAD, producendo un modello informativo navigabile.
Arricchimento informativo: i sensori LiDAR avanzati registrano anche riflettanza e tempo di ritorno del segnale laser. Questi dati aggiuntivi permettono di distinguere materiali diversi (metallo, calcestruzzo, legno) anche dove la geometria è identica.

Il processo ScanToBIM fonde dati geometrici grezzi con significati costruttivi attraverso selezione, classificazione e attribuzione semantica. Non è un’operazione automatica: richiede competenza interpretativa, conoscenza del dominio applicativo e strumenti calibrati agli obiettivi del progetto.

Consiglio Pro: Quando richiedete un servizio di rilievo 3D, specificate sempre l’uso finale del dato: un modello destinato alla gestione facility management richiede classificazioni semantiche molto diverse rispetto a uno usato per monitoraggio strutturale. Il dato informativo affidabile dipende dall’allineamento tra obiettivo professionale e processo di interpretazione.

Applicazioni pratiche della mappatura 3D

I settori che adottano il rilievo tridimensionale sono aumentati significativamente nell’ultimo decennio, con casi d’uso che vanno ben oltre il cantiere edile.

Infrastrutture stradali e mobilità: HERE sta creando mappe 3D dettagliate delle strade italiane con dati precisi su segnaletica, punti di interesse e geometria della carreggiata. Questi dataset alimentano sistemi di guida autonoma e ottimizzazione del traffico urbano.
Guida autonoma e mobilità avanzata: veicoli equipaggiati per raccogliere dati 3D stradali producono modelli ad alta risoluzione che rendono affidabili i sistemi ADAS e i servizi di mobilità condivisa.
Architettura e restauro: la mappatura 3D in architettura consente rilievi di fabbricati storici con tolleranze impossibili da raggiungere con strumenti tradizionali, supportando progettazioni di restauro e interventi conservativi documentati.
Monitoraggio infrastrutturale: ponti, viadotti e gallerie vengono rilevati periodicamente per confrontare modelli nel tempo e rilevare deformazioni millimetriche prima che diventino problemi strutturali critici.

Settore	Tecnologia primaria	Output tipico
Infrastrutture viarie	LiDAR mobile + GNSS RTK	Mappa 3D georeferenziata
Edilizia e BIM	Fotogrammetria + LiDAR	Modello ScanToBIM
Archeologia	LiDAR da drone	Nuvola di punti classificata
Pianificazione urbana	Fotogrammetria aerea	Ortofoto e DTM
Ispezioni industriali	LiDAR terrestre + SLAM	Modello di impianto

I dati 3D georeferenziati precisi sono ormai considerati infrastruttura abilitante per servizi avanzati come pianificazione urbana, gestione del rischio idrogeologico e asset management industriale.

Le tecnologie di Overfly per rilievi 3D professionali

Overfly integra sensori LiDAR, GNSS RTK e fotogrammetria su piattaforme aeree autorizzate ENAC per produrre dati 3D di qualità professionale su tutto il territorio italiano. L’uso combinato di LiDAR, GNSS RTK e fotogrammetria garantisce mappe 3D precise e georeferenziate che supportano flussi BIM e digital twin sin dalla fase di acquisizione.

I vantaggi operativi per il committente sono concreti:

Riduzione drastica dei tempi di rilievo rispetto a metodologie terrestri tradizionali.
Dato georeferenziato pronto per l’integrazione in software BIM senza rielaborazioni costose.
Copertura di aree estese o inaccessibili (coperture, facciate alte, infrastrutture lineari) senza ponteggi o interruzioni di esercizio.
Precisione centimetrica garantita dalla georeferenziazione RTK integrata, che riduce le lavorazioni manuali in post-elaborazione.

Consiglio Pro: Per progetti che richiedono modelli BIM fedeli all’esistente, chiedete sempre al fornitore di specificare il metodo di georeferenziazione e l’accuratezza attesa nel report tecnico finale. Un dato senza metadati di qualità è un dato che non potete usare con fiducia in fase progettuale.

La mia prospettiva sull’evoluzione del rilievo 3D

Nel mio lavoro, vedo ancora troppi professionisti che valutano un servizio di mappatura 3D sulla base della densità della nuvola di punti, come se più punti equivalessero automaticamente a più qualità. Non funziona così. Ho visto nuvole di punti dense e inutilizzabili perché acquisite senza un piano di classificazione definito, e nuvole meno dense ma perfettamente integrate in flussi BIM complessi grazie a un’interpretazione metodica.

La vera sfida non è tecnologica. Le tecnologie LiDAR e GNSS RTK sono mature. La sfida è culturale: capire che il dato informativo affidabile nasce da un processo interpretativo, non da un’acquisizione automatica. Chi acquista un servizio di rilievo 3D dovrebbe chiedersi non “quanti punti per metro quadro?” ma “questo dato mi permette di prendere decisioni progettuali senza rielaborazioni aggiuntive?”

Nei prossimi anni, la mappatura 3D si integrerà sempre più con modelli semantici e intelligenza artificiale per classificazione automatica. Ma anche allora, il know-how interpretativo resterà il fattore differenziante tra un rilievo generico e un prodotto professionale.

— Raffaello

Come Overfly supporta i tuoi progetti di rilievo 3D

Overfly offre servizi professionali di rilievo tridimensionale con droni autorizzati ENAC, pensati per chi ha bisogno di dati precisi, georeferenziati e pronti all’uso. Dalle campagne di progettazione urbana con droni ai rilievi infrastrutturali complessi, ogni progetto viene gestito con sensori calibrati e un piano di acquisizione definito sugli obiettivi del committente.

Per professionisti che lavorano con modelli BIM, digital twin o monitoraggio strutturale, la guida alla terminologia aerea per il settore edile è un punto di partenza utile per allineare il linguaggio tecnico con i fornitori di servizi. Overfly è presente su tutto il territorio italiano con autorizzazioni per operazioni in ambienti urbani e complessi. Contattateci per discutere le specifiche del vostro progetto.

FAQ

Che cos’è la mappatura 3D in termini tecnici?

La mappatura 3D, o rilievo tridimensionale, è il processo di acquisizione e restituzione di dati spaziali georeferenziati che descrivono forma, posizione e attributi di oggetti fisici. Il risultato è una nuvola di punti o un modello 3D utilizzabile in ambienti BIM, GIS o simulazione.

Qual è la differenza tra nuvola di punti e modello BIM?

La nuvola di punti è geometria grezza senza semantica. Il modello BIM è il risultato della classificazione e interpretazione di quella geometria, con oggetti parametrici dotati di significato costruttivo, attributi e relazioni spaziali.

Quali tecnologie garantiscono la massima precisione nel rilievo 3D?

L’integrazione di LiDAR e GNSS RTK produce precisioni centimetriche nelle scansioni georeferenziate, riducendo le lavorazioni manuali in post-elaborazione. Tecnologie come SLAM sono preferibili in ambienti senza copertura GPS, come tunnel o interni complessi.

Quali settori utilizzano più frequentemente la mappatura 3D?

Ingegneria civile, architettura, archeologia, gestione infrastrutturale e pianificazione urbana sono i settori con adozione più consolidata. Settori emergenti includono la mobilità autonoma e la gestione del rischio territoriale.

Perché la densità della nuvola di punti non è l’unico parametro di qualità?

La precisione di un rilievo dipende dalla coerenza e affidabilità informativa del dato, non solo dalla sua densità spaziale. Una nuvola densa ma priva di classificazione semantica non supporta decisioni progettuali affidabili in processi BIM o monitoraggio strutturale.
