Ispezioni linee alta tensione: scegli tra termografia, Lidar e RGB

Molti professionisti del settore energetico danno per scontato che tutti i droni per ispezioni offrano risultati analoghi. Non è così. La scelta tra termografia, Lidar e immagini RGB non è un dettaglio tecnico secondario: definisce la qualità dei dati, il tempo di intervento e, in molti casi, la sicurezza dell’intera infrastruttura. Questo articolo ti aiuta a capire quale tecnologia adottare in base alle condizioni reali della tua rete e agli obiettivi specifici dell’ispezione.

Indice

• Tecnologie a confronto: panoramica su termografia, Lidar e immagini RGB
• Droni e termografia: diagnosi immediata dei guasti
• Tecnologia Lidar: precisione tra vegetazione e scarsa luce
• Immagini RGB: quando privilegiare semplicità e costi
• La nostra esperienza: scegliere la tecnologia giusta non è mai banale
• Come scegliere i droni e le tecnologie per le tue ispezioni
• Domande frequenti su droni, Lidar e termografia per ispezioni

Punti Chiave

Punto	Dettagli
Scelta tecnologia su misura	Termografia, Lidar e RGB hanno ruoli specifici secondo il contesto dell’ispezione.
Lidar per casi complessi	Il Lidar garantisce precisione e sicurezza in presenza di vegetazione e poca luce.
Calibrazione termica fondamentale	Correggere l’emissività è essenziale per una diagnosi termica affidabile.
Limiti operativi noti	Vento intenso e condizioni ambientali possono richiedere la sospensione delle ispezioni.

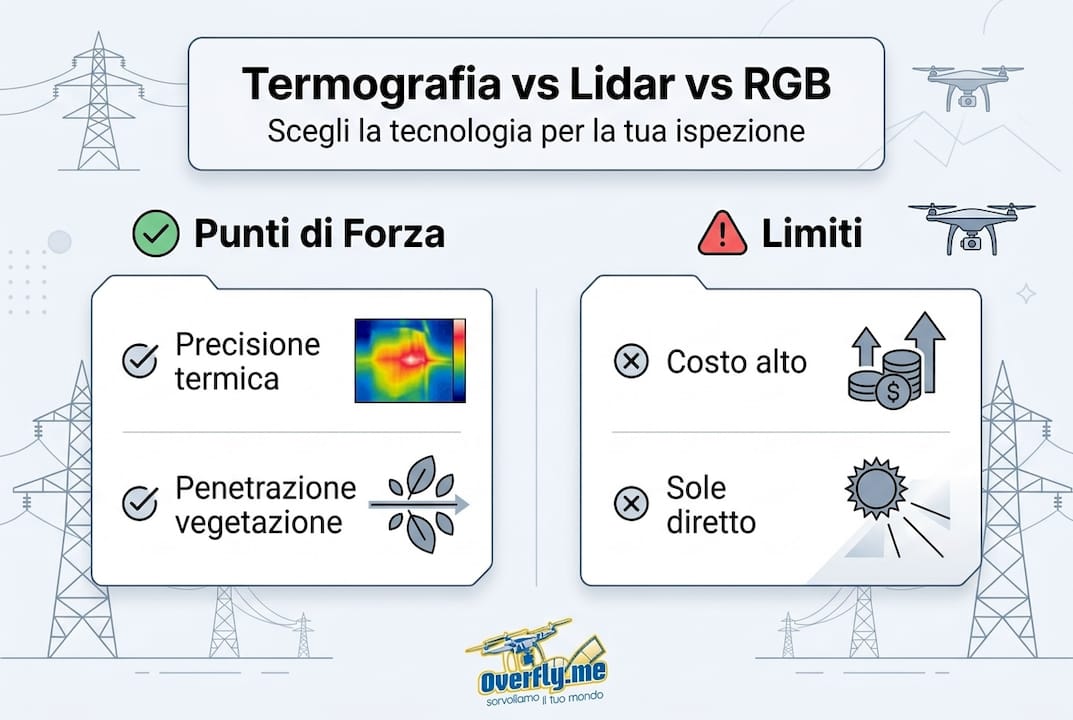

Tecnologie a confronto: panoramica su termografia, Lidar e immagini RGB

Non esiste un unico modo di ispezionare una linea elettrica. La scelta del sensore dipende dall’obiettivo: rilevare un guasto termico, mappare una tratta in ambiente boschivo, o documentare lo stato visivo di un conduttore sono esigenze molto diverse tra loro.

La termografia sfrutta la radiazione infrarossa emessa dai corpi in funzione della loro temperatura. Una telecamera termica montata su drone traduce queste differenze in immagini colorate, dove le zone più calde (potenziali anomalie) risaltano immediatamente. È uno strumento potente per diagnosi rapide, ma richiede attenzione alla calibrazione.

Il Lidar (Light Detection and Ranging) è un sensore laser che misura distanze emettendo impulsi luminosi e calcolando il tempo di ritorno. Montato su drone, genera nuvole di punti tridimensionali ad altissima densità. A differenza di una camera ottica, il Lidar penetra la vegetazione e lavora in modo affidabile anche in condizioni di scarsa illuminazione, rendendolo ideale per tratte boschive o notturne.

Le immagini RGB sono fotografie ad alta risoluzione in luce visibile. Sono le più immediate da acquisire e interpretare, ma dipendono fortemente dalla qualità della luce e vengono “ingannate” dalla vegetazione fitta. Restano la soluzione più economica per documentare visivamente tratte accessibili e in buone condizioni di visibilità.

Tecnologia	Punti di forza	Limiti principali	Contesto ideale
Termografia	Rileva anomalie termiche invisibili	Richiede calibrazione emissività	Guasti, surriscaldamenti
Lidar	Preciso in vegetazione e scarsa luce	Costoso, sensibile al vento forte	Mappatura e ambienti complessi
RGB	Economico, immediato	Dipende dalla luce, inefficace in vegetazione	Documentazione visiva

Come indicato da studi specializzati, in presenza di vegetazione densa il Lidar è preferibile rispetto all’RGB, così come in condizioni di scarsa luce. Questa distinzione cambia radicalmente i risultati sul campo. Conoscere i vantaggi chiave delle ispezioni con droni permette di costruire una strategia tecnologica coerente fin dalla fase progettuale.

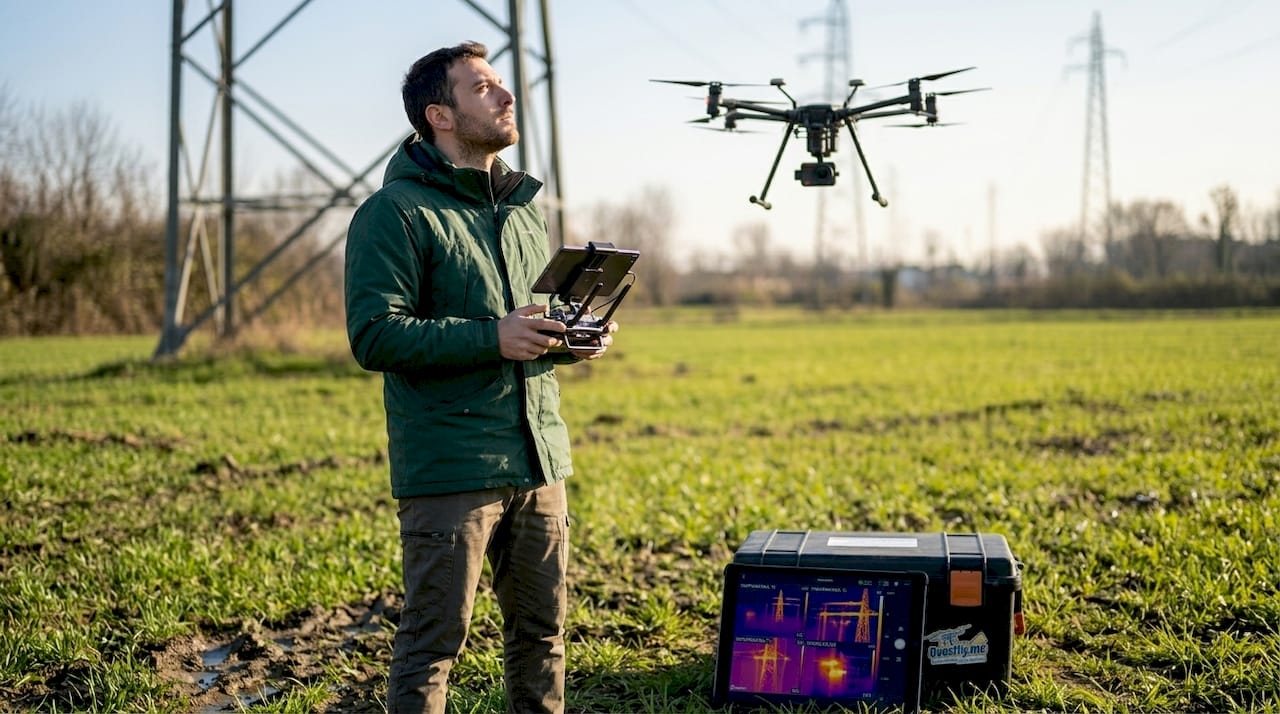

Droni e termografia: diagnosi immediata dei guasti

La termografia con drone è probabilmente lo strumento più efficace per la manutenzione predittiva delle linee elettriche. Individua guasti che l’occhio umano non può vedere, senza interruzione del servizio e senza che nessun operatore si avvicini fisicamente all’infrastruttura.

Tra i guasti rilevabili esclusivamente con la termografia ci sono: connettori ossidati o allentati, isolatori con dispersione termica anomala, morsetti in stato di degrado avanzato e tratte di conduttore con resistenza elettrica elevata. Tutti questi difetti generano calore prima di manifestarsi come guasto reale, e la termografia lo registra in tempo utile per intervenire.

I benefici della termografia con droni includono la drastica riduzione dei tempi di ispezione rispetto ai metodi tradizionali, con la possibilità di coprire chilometri di linea in poche ore.

Tuttavia, la termografia funziona bene solo se eseguita con rigore. La calibrazione dell’emissività è il passaggio critico: ogni materiale emette radiazione infrarossa in modo diverso, e impostare un valore errato significa ottenere temperature false e diagnosi sbagliate. Come confermato da ricerche settoriali, la calibrazione emissività è essenziale per risultati affidabili.

Consiglio Pro: prima di ogni missione termica, verifica l’emissività del materiale (alluminio, rame, acciaio) tramite tabelle standard o misura diretta con termometro a contatto. Condizioni ideali: cielo coperto o alba/tramonto, per evitare riflessi solari che falsano la lettura.

Ecco una procedura in tre passi per interpretare correttamente i dati termici:

1. Acquisizione contestualizzata: registra temperatura ambiente, umidità e velocità del vento prima e durante il volo. Questi parametri incidono sulla lettura infrarossa.
2. Analisi comparativa: confronta le temperature rilevate tra elementi analoghi sulla stessa linea. Un connettore 10°C più caldo degli altri è un segnale d’allarme, indipendentemente dalla temperatura assoluta.
3. Classificazione del rischio: usa scale standardizzate (come la norma IEC 62462) per classificare l’anomalia e pianificare l’intervento in base alla priorità.

Per approfondire le applicazioni pratiche, gli approfondimenti termografia droni offrono esempi concreti di come ottimizzare l’analisi termica in contesti infrastrutturali complessi.

Tecnologia Lidar: precisione tra vegetazione e scarsa luce

Il Lidar su drone è la tecnologia che ha rivoluzionato l’ispezione delle linee elettriche nei contesti ambientalmente complessi. Dove la camera ottica fallisce, il sensore laser continua a lavorare con precisione centimetrica.

Il funzionamento è semplice nel principio: il sensore emette migliaia di impulsi laser al secondo e registra il tempo impiegato da ciascuno per tornare al sensore dopo aver colpito una superficie. Il risultato è una nuvola di punti 3D che restituisce la geometria esatta di tutto ciò che il laser ha incontrato, inclusi conduttori, tralicci e vegetazione sottostante.

La differenza rispetto all’RGB diventa evidente nelle zone forestate. Una camera fotografica vede solo la chioma degli alberi. Il Lidar, grazie alla capacità di penetrare tra le foglie con i suoi impulsi multipli, registra anche il profilo dei conduttori nascosti sotto la vegetazione, permettendo di misurare con precisione il franco albero-cavo, ossia la distanza di sicurezza tra la linea e i rami.

Studi sul campo confermano che in presenza di vegetazione densa il Lidar è superiore all’RGB sia in termini di affidabilità che di completezza del dato. Casi reali come quelli di Asm Vercelli e Iren dimostrano come i droni Lidar permettano di monitorare le linee senza interruzione del servizio, riducendo costi e rischi operativi. Sistemi come quelli integrati su piattaforme DJI consentono oggi la modellazione automatica dell’infrastruttura a partire dalle nuvole di punti.

Benefici pratici del Lidar per le ispezioni di linee elettriche:

• Mappatura metrica dettagliata di tralicci, conduttori e vegetazione interferente
• Nessuna dipendenza dalla luce solare: il Lidar lavora anche di notte o in cielo coperto
• Calcolo automatico dei franchi tra linea e vegetazione o suolo
• Riduzione del tempo di rilievo rispetto ai metodi terrestri tradizionali

Il limite principale rimane il vento: oltre certe velocità, la stabilità del drone si riduce e la nuvola di punti perde precisione. Per tutti i dettagli su hardware, software e casi applicativi, la guida completa al rilievo Lidar è il punto di partenza più utile. Per approfondire le applicazioni Lidar in edilizia e normativa correlata, puoi consultare anche la guida Lidar per droni.

Immagini RGB: quando privilegiare semplicità e costi

Non ogni ispezione richiede un sensore sofisticato. In molti contesti, le immagini RGB rimangono la soluzione più pratica e conveniente, a patto di conoscerne i limiti.

I rilievi RGB si basano su fotocamere ad alta risoluzione che acquisiscono immagini in luce visibile. Le foto vengono poi elaborate con software fotogrammetrico per generare ortofoto, modelli 3D e report visivi dettagliati. Il processo è relativamente rapido, il costo dell’attrezzatura è inferiore rispetto a Lidar e termocamere, e i dati sono immediatamente comprensibili anche da personale non specializzato.

Come già indicato per le tecnologie avanzate, in presenza di vegetazione densa o scarsa illuminazione le prestazioni dell’RGB calano drasticamente. Ma nelle condizioni giuste, le immagini RGB offrono documentazione visiva di qualità superiore rispetto a qualunque altra tecnologia.

Situazioni in cui bastano le immagini RGB:

• Linee in aree aperte senza alberi o ostacoli verticali rilevanti
• Ispezioni di routine per documentare lo stato visivo dei conduttori e dei sostegni
• Verifica post-intervento per registrare fotograficamente l’esito di un lavoro di manutenzione
• Reportistica per enti regolatori che richiedono documentazione fotografica georeferenziata

Consiglio Pro: per massimizzare la qualità delle immagini RGB, pianifica i voli nelle prime ore del mattino o nel tardo pomeriggio. La luce radente esalta i dettagli superficiali dei conduttori e riduce i riflessi sulle strutture metalliche. Usa sempre una sovrapposizione di almeno l’80% tra fotogrammi consecutivi per garantire una restituzione fotogrammetrica accurata.

Per capire come la risoluzione immagini aeree RGB influisce sulla qualità dei dati finali, è utile approfondire i parametri tecnici prima di pianificare una campagna di rilievo.

La nostra esperienza: scegliere la tecnologia giusta non è mai banale

Dopo anni di ispezioni su linee elettriche in condizioni operative molto diverse tra loro, abbiamo imparato una cosa che difficilmente si trova nei manuali: la scelta della tecnologia è spesso più complessa della missione stessa. L’errore più frequente che vediamo è pensare che una sola tecnologia basti sempre.

In realtà, i progetti più efficaci sono quelli in cui le tecnologie si integrano. Termografia per la diagnosi rapida, Lidar per la mappatura metrica e il calcolo dei franchi, RGB per la documentazione visiva. Abbiamo visto committenti scegliere solo il Lidar per risparmiare tempo, salvo poi tornare con una richiesta urgente di ispezione termica perché un guasto sfuggito ai laser aveva causato un’interruzione. La guida droni multisensore che abbiamo sviluppato nasce esattamente da queste esperienze concrete. L’approccio multisensore non è una complicazione: è spesso la via più diretta verso dati affidabili e decisioni operative corrette.

Come scegliere i droni e le tecnologie per le tue ispezioni

Chi vuole passare dalla teoria alla pratica trova facilmente risorse e contatti diretti.

Capire come funziona un inspection drone professionale è il primo passo per costruire una strategia di ispezione solida. Se stai valutando la tecnologia più adatta alla tua rete, la guida ispezione infrastrutturale offre un percorso pratico dalla pianificazione all’analisi dei dati. Per chi vuole approfondire le applicazioni termiche, i benefici termografia droni illustrano casi concreti con risultati misurabili. Siamo a disposizione per consulenze su misura per ogni tipo di infrastruttura.

Domande frequenti su droni, Lidar e termografia per ispezioni

Quanto è precisa l’ispezione Lidar con droni sulle linee ad alta tensione?

Il Lidar su drone raggiunge precisioni centimetrali anche in presenza di vegetazione fitta o scarsa luce, condizioni che renderebbero inutilizzabile qualsiasi sistema ottico tradizionale.

Quando conviene usare solo immagini RGB per le ispezioni?

Le immagini RGB sono ideali in zone aperte con buona illuminazione, dove vegetazione densa non interferisce con il campo visivo, garantendo velocità e costi contenuti senza rinunciare alla qualità documentale.

Come si esegue una calibrazione corretta per la termografia?

Occorre impostare il valore di emissività specifico per ogni materiale ispezionato: la calibrazione emissività è essenziale per ottenere letture termiche accurate e diagnosi affidabili.

Il vento può compromettere le ispezioni con droni?

Sì: con vento superiore a 12 m/s la stabilità del drone cala significativamente, riducendo l’affidabilità dei dati raccolti con qualsiasi tecnologia e rendendo necessario il rinvio della missione.
