Report termografico con drone: cosa deve contenere

  • Un report termografico professionale deve includere dati georeferenziati, classificazione delle anomalie e conclusioni operative.
  • La certificazione ISO 9712 o IEC TS 62446-3 garantisce la validità e il valore legale del report.
  • Tecnologia, parametri di acquisizione e condizioni ambientali sono fondamentali per dati affidabili e diagnosi precise.

Un report termografico realizzato con drone non è una raccolta di fotografie con i colori dell’arcobaleno. Molti professionisti lo scoprono a proprie spese quando un assicuratore o un responsabile di manutenzione lo respinge perché incompleto. Un documento davvero utile deve contenere dati georeferenziati, parametri di acquisizione, classificazione delle anomalie e conclusioni operative. In questa guida vediamo esattamente cosa non può mancare, quali standard garantiscono la validità del report e come riconoscere un lavoro fatto bene da uno fatto male.

Indice

Punti Chiave

Punto Dettagli
Report davvero professionale Deve includere dati georeferenziati, mappe dettagliate e analisi secondo standard.
Importanza delle certificazioni Solo operatori abilitati Livello II UNI EN ISO 9712 garantiscono validità tecnica e legale.
ROI energetico immediato La termografia con drone riduce costi e migliora l’efficienza energetica rispetto ai metodi tradizionali.

Elementi obbligatori di un report termografico professionale

Chiarito perché non basta una semplice foto, entriamo nel dettaglio dei contenuti necessari. Il documento deve seguire una struttura precisa, non lasciata alla creatività del fornitore.

Le sezioni minime sono cinque:

  1. Introduzione: descrizione del sito, data, condizioni meteo, strumentazione usata
  2. Metodologia: protocollo di volo, parametri della termocamera, condizioni di acquisizione
  3. Risultati: immagini termiche, mappe termiche, tabelle con valori assoluti di temperatura
  4. Analisi delle anomalie: descrizione tecnica di ogni criticità con classificazione della gravità
  5. Conclusioni: raccomandazioni operative, priorità di intervento

Un report professionale include immagini termiche georeferenziate, mappe, grafici di distribuzione temperature e classificazione gravità secondo standard riconosciuti. Senza georeferenziazione, l’anomalia rilevata rimane un’astrazione: non sai dove intervenire fisicamente sull’impianto.

I benefici della termografia con droni emergono proprio quando i dati sono presentati in modo utilizzabile. Una tabella che confronta temperatura nominale e temperatura rilevata, abbinata a una mappa con coordinate GPS, permette al tecnico di andare direttamente sul punto critico.

Elemento Report base Report professionale
Immagini termiche Sì Sì, georeferenziate
Tabelle temperatura No Sì, con valori assoluti
Classificazione gravità No Sì, secondo standard
Parametri di acquisizione Parziali Completi e documentati
Raccomandazioni operative Generiche Specifiche per asset
leggi anche:  Differenza rilievo tradizionale e drone: Efficienza nei cantieri

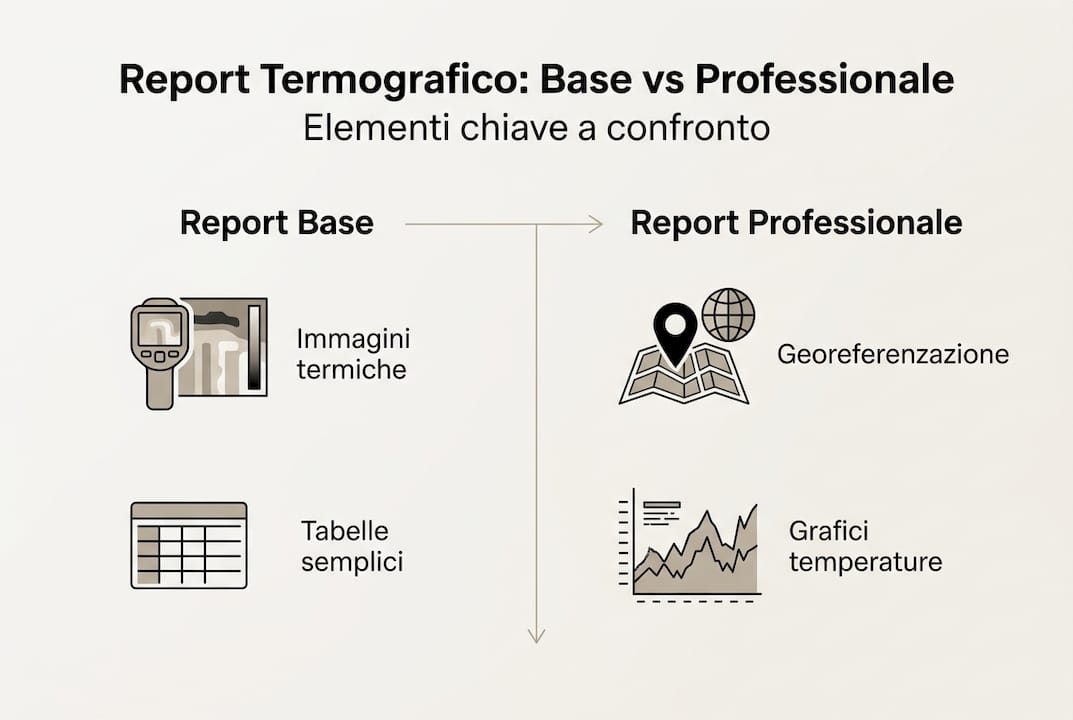

Infografica: confronto tra report termografici standard e professionali

Un approfondimento tecnico sulla termografia con drone evidenzia come la mancanza dei parametri ambientali renda i dati non ripetibili e quindi inutilizzabili per confronti nel tempo.

Standard e certificazioni: garanzia di validità e valore legale

Definiti i requisiti minimi, vediamo come riconoscere un report certificato secondo regolamenti e standard. Il titolo di studio dell’operatore non è sufficiente: servono attestazioni specifiche.

I due riferimenti principali sono:

  • UNI EN ISO 9712: norma internazionale per la certificazione del personale addetto alle prove non distruttive. La certificazione Livello II è obbligatoria per la validità del report in ambito professionale, soprattutto per rinnovabili ed edilizia
  • IEC TS 62446-3: per il fotovoltaico, questa norma definisce i requisiti minimi per l’ispezione termografica. La conformità IEC TS 62446-3 è richiesta in molti contesti assicurativi

I requisiti e riferimenti normativi variano in base al settore, ma il principio è costante: senza operatore certificato, il report non ha valore legale né professionale.

Consiglio Pro: Prima di commissionare un’ispezione, chiedi sempre il numero di certificazione dell’operatore e verifica che sia in corso di validità. Un attestato scaduto equivale all’assenza di certificazione.

Per chi gestisce impianti fotovoltaici, l’ottimizzazione termografica del fotovoltaico richiede specificamente operatori con conoscenza delle normative IEC. I tempi e i vantaggi delle ispezioni termiche FV cambiano radicalmente quando il report è accettato dalla compagnia assicurativa al primo invio.

La certificazione non è burocrazia: è la differenza tra un documento usabile in tribunale o in sede assicurativa e uno che vale solo come promemoria interno.

Tecnologie, parametri e metodologie di acquisizione dati

Lo standard non basta: il valore operativo del report si fonda sulle tecnologie e parametrizzazioni scelte. Anche con la certificazione corretta, dati acquisiti male producono diagnosi sbagliate.

I parametri chiave da dichiarare nel report includono:

  • Calibrazione della termocamera: NETD inferiore a 50mK per rilevare variazioni di temperatura minime
  • Correzione atmosferica: umidità, temperatura dell’aria e distanza influenzano la lettura radiometrica
  • Acquisizione sotto carico: il fotovoltaico va ispezionato con irraggiamento solare superiore a 600 W/m²
  • Georeferenziazione GPS RTK: precisione centimetrica per localizzare esattamente ogni anomalia

La calibrazione radiometrica, correzione atmosferica e georeferenziazione RTK sono tra i parametri che determinano la qualità finale del dato termico. Software come FLIR Tools, DJI Terra e Pix4D permettono la post-elaborazione dei dati radiometrici, ma solo se la termocamera ha registrato in formato RAD (radiometrico) e non in semplice JPEG termico.

leggi anche:  Termografia con Droni per Pannelli Fotovoltaici

Le condizioni ambientali rappresentano un fattore critico spesso sottovalutato. Vento forte, cielo coperto, superfici bagnate o ispezioni nelle ore centrali della giornata alterano la lettura termica in modo significativo. Il report deve documentare tutte queste variabili.

Consiglio Pro: Un report di qualità indica sempre la finestra oraria del volo, il valore di irraggiamento al momento dell’acquisizione e l’emissività impostata per ogni materiale analizzato. Se mancano questi dati, i risultati non sono validabili.

Per chi vuole capire l’ampiezza delle applicazioni industriali della termografia, questi parametri cambiano a seconda del contesto: un’ispezione su copertura industriale usa parametri diversi da quella su pannelli fotovoltaici.

Tecnico specializzato nell’analisi di immagini termiche e dati correlati

Diverse criticità rilevabili e valore aggiunto per impianti rinnovabili

Delineata la base tecnologica e normativa, vediamo quali risultati concreti permette di ottenere un buon report. Le anomalie individuabili sono più numerose di quanto molti si aspettino.

I principali difetti diagnosticabili su impianti fotovoltaici sono:

  1. Hot spot: celle che si surriscaldano per difetti interni o ombreggiamenti parziali
  2. Microfratture: celle incrinate non visibili a occhio nudo
  3. Difetti di stringa: intere stringhe che non producono per connessioni interrotte o degradate
  4. Problemi di cablaggio: giunzioni ossidiate o connettori difettosi che generano calore anomalo
  5. Deficit di laminazione: delaminazioni che riducono l’efficienza del modulo

I report termografici permettono di individuare hot spot, microfratture e difetti di cella e abilitano strategie di manutenzione predittiva che evitano guasti costosi. Il confronto con le ispezioni tradizionali è netto: i droni riducono i tempi del 90% e i costi del 50%, coprendo il 100% della superficie contro il 30-40% dei metodi manuali, con un ROI stimato tra 12 e 18 mesi.

“Un buon report non dice solo dove c’è il problema. Dice quanto è grave, quanto sta costando in termini di energia persa e quando va risolto.”

Il valore della termografia aerea per il fotovoltaico si misura sulla capacità del report di diventare uno strumento di lavoro quotidiano per il gestore dell’impianto, non un documento da archiviare. Le analisi termografiche e le assicurazioni sono sempre più collegate: molte polizze richiedono report periodici certificati come condizione per il mantenimento della copertura.

Cosa conta davvero in un report termografico con drone secondo l’esperienza sul campo

Nella pratica quotidiana vediamo report con centinaia di immagini termiche e zero informazioni utili. Molti committenti restano affascinati dalla quantità di dati e non si accorgono che nessuno li ha interpretati davvero. Il dato grezzo non è una diagnosi.

leggi anche:  Termografia con drone: com’è praticata nell’edilizia

Il vero valore di un report termografico non è il numero di scatti, ma la capacità dell’operatore di distinguere un artefatto da un difetto reale. Solo un operatore di Livello II è abilitato a validare la diagnosi e separare i falsi positivi dai problemi concreti.

La termografia, da sola, ha limiti precisi. Non vede attraverso superfici opache, non misura con precisione millimetrica e può essere ingannata da riflessi. Per questo motivo, i report più solidi integrano i dati termici con ispezioni visive, analisi elettriche e dati di produzione dell’impianto. Affidarsi a professionisti per le ispezioni con drone significa anche ricevere questa visione integrata, non solo il file PDF con le immagini colorate.

Affida il tuo prossimo report termografico a specialisti certificati

Consapevoli dei rischi e delle opportunità, scegliere professionisti aggiornati fa la differenza nella qualità del report.

https://www.overfly.me

In Overfly garantiamo operatori certificati UNI EN ISO 9712 e attività autorizzate ENAC per ogni ispezione. I nostri report sono strutturati per essere immediatamente utilizzabili: dall’analisi degli inspection drone per ispezioni avanzate fino alla consegna del documento pronto per assicuratori e gestori di impianto. Segui i nostri consigli per ispezioni con droni o scopri come lavoriamo come operatori droni autorizzati ENAC. Scopri tutte le soluzioni integrate su Overfly termografia con droni.

Domande frequenti sui report termografici con drone

Quali errori sono più comuni nei report termografici con drone?

I più diffusi sono dati privi di parametri chiave, mappe non georeferenziate e analisi eseguite da operatori senza certificazione valida. Questi tre elementi abbassano la validità professionale del documento fino a renderlo inutilizzabile.

Quanto tempo richiede la consegna di un report termografico con drone?

L’elaborazione richiede da 2 a 16 ore in base alla complessità del sito, con consegna finale entro 48 ore nei servizi professionali strutturati.

Serve la certificazione ISO 9712 anche per impianti privati?

Non è obbligatoria per impianti privati, ma la certificazione aumenta l’affidabilità del report anche in contesti non normativamente vincolati, facilitando l’accettazione da parte di assicuratori e acquirenti.

Che differenza c’è tra un report termografico con drone e uno manuale?

Quello con drone raggiunge una copertura del 100% dell’area contro il 30-40% del metodo manuale, riducendo i tempi del 90% e abbattendo significativamente i costi complessivi dell’ispezione.
